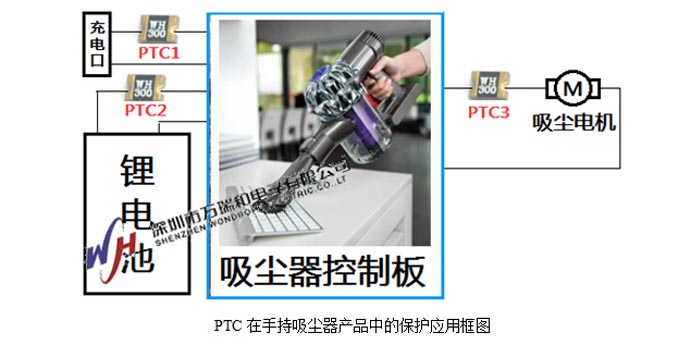

手持式吸尘器已是现代家居常用的产品了,但在开发生产、使用中容易出现下列问题：①充电口是给锂电池的充电电源输入端口，但容易错输入高电压，会产生大电流而损坏控制器IC或MOS管，继而使锂电池过充损坏；②控制板在生产、使用中，可能出现局部短路时，锂电池会输出大电流、产生过放电而损坏或严重发热以至于爆炸；③吸尘电机可能短路、堵转等而生产大电流，这不仅会烧坏吸尘电机、还因大电流烧坏控制板、继而使锂电池产生大电流而损坏或爆炸等问题。为此，生产厂家都需要对上述各种问题、依据电路工作情况，设计对应的保护电路，以确保其安全性与可靠性。而在各种电路保护方案中，选用 PTC做过流保护是最经济适用的方案选项，因采用PTC，是由单个元器件即可完成需要的过流保护功能的、不仅安装简单、成本低、而且可靠性高，如下图所示的红色PTC1、PTC2、PTC3所示，只需要串联到对应的电路上即可， PTC在大电流下会由低电阻态突变到高电阻态而完成限流保护功能，当断电后PTC恢复到初始的低阻态， 所以PTC又名自恢复保险丝或聚合物开关，也有叫万次保险丝的。而各个PTC的型号选择，是依据其所在电路的工作电流大小和工作电压大小去匹配的，锂电池多用12V的，所以PTC2选16 V或以上电压系列的即可；吸尘电机多为12V的，PTC3选16 V或以上电压系列的即可，电流依电路中的电流大小不同而确定；所有PTC均选用贴片（SMD）封装的器件。
深圳市万瑞和电子有限公司是PTC、NTC、MOV、TVS、GDT、RH/RY等保护器件的专业生产厂家，二十多年的研发经验与全自动智能化生产，其产品的一致性、安全性和可靠性已被国际国内客户广泛认可，是国家级高新科技企业，荣获广东名牌产品证书，在上述应用选型中有任何疑问，都可通过公司官网（www.whptc.com）联系专业工程师咨询。
