PTC在手持小风扇的保护应用解决方案

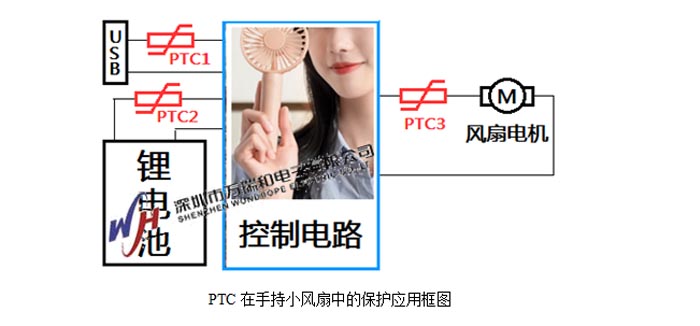

手持小风扇的开发生产,是人们夏天居家外出都喜欢的小产品,但在生产、使用中容易出现下列问题:①USB是锂电池的充电电源输入的5V标准接口,但容易错输入12V或19V的快充电压,会产生大电流而损坏控制器IC或MOS管,继而使锂电池过充损坏;②控制板在生产、使用中,可能出现局部短路时锂电池大电流、过放而发热爆炸;③风扇电机可能短路、堵转等而生产大电流,这不仅会烧坏风扇电机、还因大电流烧坏控制板、继而使锂电池损坏或爆炸等问题。为此,生产厂家都需要对上述各种问题、依据电路工作情况,设计对应的保护电路,以确保其安全性与可靠性。而在各种电路保护方案中,选用 PTC做过流保护是最佳方案选项,应用PTC是单个元器件可完成需要的过流保护功能的、不仅安装简单、成本低、而且可靠性高,如下图所示的红色PTC1~PTC3所示,只需要串联到对应的电路上即可, PTC在大电流下会由低电阻态突变到高电阻态而完成限流保护功能,当断电后PTC恢复到初始的低阻态, 所以PTC又名自恢复保险丝或聚合物开关,也有叫万次保险丝的。而各个PTC的型号选择,是依据其所在电路的工作电流大小和工作电压大小去匹配的,锂电池的PTC2选单节3.7V的即可;风扇电机选6V的即可,电流依电路中的电流大小不同而确定;所有PTC均选用贴片(SMD)封装的器件。
深圳市万瑞和电子有限公司是PTC、NTC、MOV、TVS、GDT、RH/RY等保护器件的专业生产厂家,二十多年的研发经验与全自动智能化生产,其产品的一致性、安全性和可靠性已被国际国内客户广泛认可,是国家级高新科技企业,荣获广东名牌产品证书,在上述应用选型中有任何疑问,都可通过公司官网(www.whptc.com)联系专业工程师咨询。
  • 服务与支持
  • 应用方案
  • 生产工艺
  • PTC在手持小风扇的保护应用解决方案

  • 文章出处 - 万瑞和电子 | 作者 - 管理员 | 人气 - | 发表时间 - 2023-09-22 16:44:17
  • 手持小风扇的开发生产,是人们夏天居家外出都喜欢的小产品,但在生产、使用中容易出现下列问题:①USB是锂电池的充电电源输入的5V标准接口,但容易错输入12V或19V的快充电压,会产生大电流而损坏控制器IC或MOS管,继而使锂电池过充损坏;②控制板在生产、使用中,可能出现局部短路时锂电池大电流、过放而发热爆炸;③风扇电机可能短路、堵转等而生产大电流,这不仅会烧坏风扇电机、还因大电流烧坏控制板、继而使锂电池损坏或爆炸等问题。为此,生产厂家都需要对上述各种问题、依据电路工作情况,设计对应的保护电路,以确保其安全性与可靠性。而在各种电路保护方案中,选用 PTC做过流保护是最佳方案选项,应用PTC是单个元器件可完成需要的过流保护功能的、不仅安装简单、成本低、而且可靠性高,如下图所示的红色PTC1~PTC3所示,只需要串联到对应的电路上即可, PTC在大电流下会由低电阻态突变到高电阻态而完成限流保护功能,当断电后PTC恢复到初始的低阻态, 所以PTC又名自恢复保险丝或聚合物开关,也有叫万次保险丝的。而各个PTC的型号选择,是依据其所在电路的工作电流大小和工作电压大小去匹配的,锂电池的PTC2选单节3.7V的即可;风扇电机选6V的即可,电流依电路中的电流大小不同而确定;所有PTC均选用贴片(SMD)封装的器件。
    深圳市万瑞和电子有限公司是PTC、NTC、MOV、TVS、GDT、RH/RY等保护器件的专业生产厂家,二十多年的研发经验与全自动智能化生产,其产品的一致性、安全性和可靠性已被国际国内客户广泛认可,是国家级高新科技企业,荣获广东名牌产品证书,在上述应用选型中有任何疑问,都可通过公司官网(www.whptc.com)联系专业工程师咨询。
