压敏电阻VDR-10D标准系列及高焦耳系列
产品简介
万瑞和电子是专业研发和生产自恢复保险丝PTC,热敏电阻NTC,压敏电阻,压敏电阻VDR,VDR,IC集成电路等元器件的国家级高新技术企业,可提供免费样品。热线400-0503-668
产品编号:VDR10D 所属类别:压敏电阻VDR
浏览次数:订购热线:400-0503-668
标签 压敏电阻 VDR

  • 产品详情

10D标准系列及高焦耳系列

Part No. Maximum Allowable Voltage
最大容许回路电压
Energy
能量/耐量
10/1000μS
Withstanding Surge Current
最大峰值电流 8/20μS
Rated POWER
最大额定功率
Varistor Voltage
压敏电压
Max Clamping Voltage
最大限制电压
产品型号 Acrms DC 标准系列 高焦耳 标准系列(A) 高焦耳(A) (W) AT 1mA AT 5A
(V) (V) (J) (J) 1 TIME 2 TIME 1 TIME 2 TIME (V) (V)
10D180L 10 14 2.8 3.0 500 250 1000 500 0.05 18(15-21) 38
10D220K 14 18 4.5 5.0 22(20-24) 43
10D270K 17 22 6.0 6.5 27(24-30) 53
10D330K 20 26 7.4 8.0 33(30-36) 65

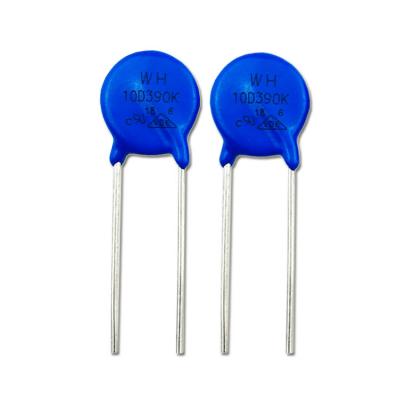

10D390K 25 31 9.1 9.5 39(35-43) 77
10D470K 30 38 10.8 11.0 47(42-52) 93
10D560K 35 45 12.9 13.0 56(50-62) 110
10D680K 40 56 15.4 16.0 68(61-75) 135

Part No. Maximum Allowable Voltage
最大容许回路电压
Energy
能量/耐量
10/1000μS
Withstanding Surge Current
最大峰值电流 8/20μS
Rated POWER
最大额定功率
Varistor Voltage
压敏电压
Max Clamping Voltage
最大限制电压
产品型号 Acrms DC 标准系列 高焦耳 标准系列(A) 高焦耳(A) (W) AT 1mA AT 25A
(V) (V) (J) (J) 1 TIME 2 TIME 1 TIME 2 TIME (V) (V)
10D820K 50 65 16.8 17.0 2500 1250 3500 2500 0.4 82(74-90) 135
10D101K 60 85 18.2 18.5 100(90-110) 165
10D121K 75 100 21.0 21.5 120(108-132) 200
10D151K 95 125 25.2 26.0 150(135-165) 250
10D181K 115 150 30.8 38.0 180(162-198) 300
10D201K 130 170 42.0 42.5 200(185-225) 330
10D221K 140 180 46.2 46.5 220(198-242) 360
10D241K 150 200 50.4 51.0 240(216-264) 395
10D271K 175 225 57.4 58.0 270(243-297) 455
10D301K 190 250 63.0 63.5 300(270-330) 505
10D331K 210 275 68.6 69.0 330(297-363) 550
10D361K 230 300 74.2 75.0 360(324-396) 595
10D391K 250 320 81.2 82.0 390(351-429) 650
10D431K 275 350 88.2 89.0 430(387-473) 710

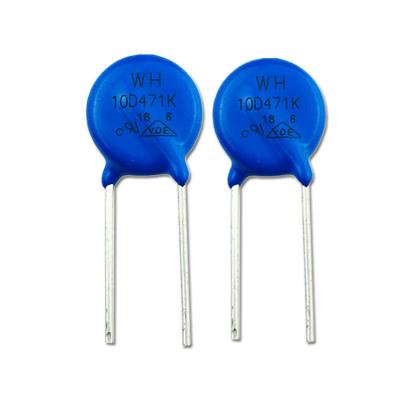

10D471K 300 385 96 100 470(423-517) 775
10D511K 320 415 98 102 510(459-561) 845

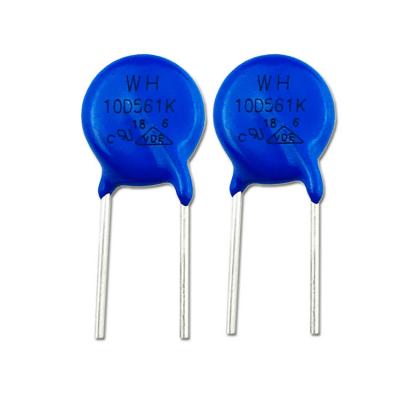

10D561K 350 460 100 104 560(504-616) 920
10D621K 385 505 102 106 620(558-682) 1025
10D681K 420 560 104 108 680(612-748) 1120
10D751K 460 615 110 118 750(675-825) 1240
10D781K 485 640 118 120 780(702-858) 1290
10D821K 510 670 122 125 820(738-902) 1355
10D911K 550 745 128 134 910(819-1001) 1500
10D102K 625 825 131 140 1000(900-1100) 1650
10D112K 680 895 133 155 1100(990-1210) 1815
