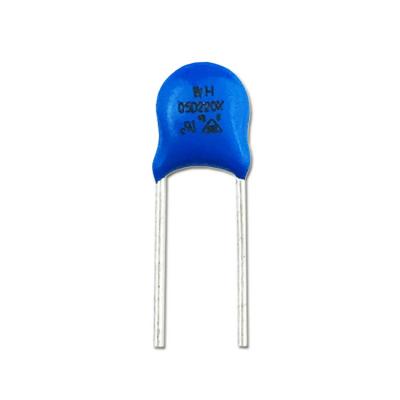

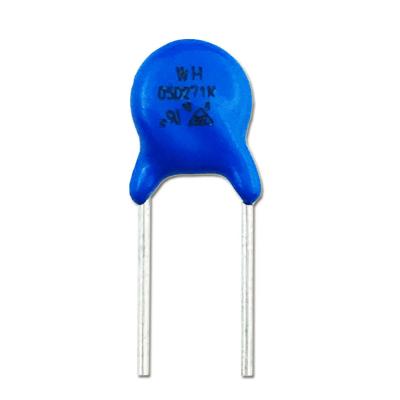

产品大图
压敏电阻VDR-05D标准系列及高焦耳系列
产品简介
万瑞和电子是专业研发和生产自恢复保险丝PTC,热敏电阻NTC,压敏电阻,压敏电阻VDR,VDR,IC集成电路等元器件的国家级高新技术企业,可提供免费样品。热线400-0503-668
产品编号:VDR05D 所属类别:压敏电阻VDR
浏览次数:订购热线:400-0503-668
标签 压敏电阻 VDR

  • 产品详情

05D标准系列及高焦耳系列

Part No. Maximum Allowable Voltage
最大容许回路电压
Energy
能量/耐量
10/1000μS
Withstanding Surge Current
最大峰值电流 8/20μS
Rated POWER
最大额定功率
Varistor Voltage
压敏电压
Max Clamping Voltage
最大限制电压
产品型号 Acrms DC 标准系列 高焦耳 标准系列(A) 高焦耳(A) (W) AT 0.1mA AT 1A
(V) (V) (J) (J) 1 TIME 2 TIME 1 TIME 2 TIME (V) (V)
05D120M 7 9 0.3 0.4 100 50 250 125 0.01 12(9.6-14.4) 25
05D180L 10 14 0.4 0.6 18(15-21) 38
05D220K 14 18 0.6 0.7 22(20-24) 43
05D270K 17 22 0.7 0.9 27(24-30) 53
05D330K 20 26 0.8 1.1 33(30-36) 65
05D390K 25 31 1.1 1.2 39(35-43) 77
05D470K 30 38 1.4 1.5 47(42-52) 93
05D560K 35 45 1.5 1.8 56(50-62) 110
05D680K 40 56 1.8 2.2 68(61-75) 135

Part No. Maximum Allowable Voltage
最大容许回路电压
Energy
能量/耐量
10/1000μS
Withstanding Surge Current
最大峰值电流 8/20μS
Rated POWER
最大额定功率
Varistor Voltage
压敏电压
Max Clamping Voltage
最大限制电压
产品型号 Acrms DC 标准系列 高焦耳 标准系列(A) 高焦耳(A) (W) AT 0.1mA AT 5A
(V) (V) (J) (J) 1 TIME 2 TIME 1 TIME 2 TIME (V) (V)
05D820K 50 65 2.6 3.8 400 200 800 600 0.1 82(74-90) 135
05D101K 60 85 2.8 4 100(90-110) 165
05D121K 75 100 4.2 5 120(108-132) 200
05D151K 95 125 4.2 7 150(135-165) 250
05D181K 115 150 5.6 8 180(162-198) 300
05D201K 130 170 7.7 8.7 200(185-225) 330
05D221K 140 180 8.8 9 220(198-242) 360
05D241K 150 200 9.8 11 240(216-264) 395
05D271K 175 225 10.5 13 270(243-297) 455
05D301K 190 250 11.8 14 300(270-330) 505
05D331K 210 275 14 14.5 330(297-363) 550
05D361K 230 300 14 16 360(324-396) 595
05D391K 250 320 15.4 17 390(351-429) 650
05D431K 275 350 16.8 20 430(387-473) 710
05D471K 300 385 18.2 20.8 470(423-517) 775
05D511K 320 415 19.6 21 510(459-561) 845
05D561K 350 460 19.6 23 560(504-616) 920
05D621K 385 505 21 25 620(558-682) 1025
05D681K 420 560 21 29 680(612-748) 1120
05D751K 460 615 22.4 32 750(675-825) 1240
工作环境温度:-40℃~+85℃ / 存储温度:-40℃~+125℃
