压敏电阻VDR-14D标准系列及高焦耳系列
产品简介
万瑞和电子是专业研发和生产自恢复保险丝PTC,热敏电阻NTC,压敏电阻,压敏电阻VDR,VDR,IC集成电路等元器件的国家级高新技术企业,可提供免费样品。热线400-0503-668
产品编号:VDR14D 所属类别:压敏电阻VDR
浏览次数:订购热线:400-0503-668
标签 压敏电阻 VDR

  • 产品详情

14D标准系列及高焦耳系列

Part No. Maximum Allowable Voltage
最大容许回路电压
Energy
能量/耐量
10/1000μS
Withstanding Surge Current
最大峰值电流 8/20μS
Rated POWER
最大额定功率
Varistor Voltage
压敏电压
Max Clamping Voltage
最大限制电压
产品型号 Acrms DC 标准系列 高焦耳 标准系列(A) 高焦耳(A) (W) AT 1mA AT 10A
(V) (V) (J) (J) 1 TIME 2 TIME 1 TIME 2 TIME (V) (V)
14D180L 10 14 6.6 7.0 1000 500 2000 1000 0.1 18(15-21) 38
14D220K 14 18 7.6 8.0 22(20-24) 43
14D270K 17 22 9.7 10.0 27(24-30) 53
14D330K 20 26 12.3 12.5 33(30-36) 65
14D390K 25 31 13.2 13.0 39(35-43) 77
14D470K 30 38 16.8 17.0 47(42-52) 93
14D560K 35 45 19.6 20.0 56(50-62) 110
14D680K 40 56 23.8 24.0 68(61-75) 135

Part No. Maximum Allowable Voltage
最大容许回路电压
Energy
能量/耐量
10/1000μS
Withstanding Surge Current
最大峰值电流 8/20μS
Rated POWER
最大额定功率
Varistor Voltage
压敏电压
Max Clamping Voltage
最大限制电压
产品型号 Acrms DC 标准系列 高焦耳 标准系列(A) 高焦耳(A) (W) AT 1mA AT 50A
(V) (V) (J) (J) 1 TIME 2 TIME 1 TIME 2 TIME (V) (V)
14D820K 50 65 29.4 30.0 4500 2500 6000 5000 0.6 82(74-90) 135
14D101K 60 85 33.6 35.0 100(90-110) 165
14D121K 75 100 40.6 42.0 120(108-132) 200
14D151K 95 125 51.8 53.0 150(135-165) 250
14D181K 115 150 58.8 74.0 180(162-198) 300
14D201K 130 170 75.2 78.6 200(185-225) 330
14D221K 140 180 79.8 80.5 220(198-242) 360
14D241K 150 200 82.6 86.0 240(216-264) 395
14D271K 175 225 84 94 270(243-297) 455
14D301K 190 250 103 105 300(270-330) 505
14D331K 210 275 112 115 330(297-363) 550
14D361K 230 300 123 130 360(324-396) 595
14D391K 250 320 135 140 390(351-429) 650
14D431K 275 350 145 155 430(387-473) 710

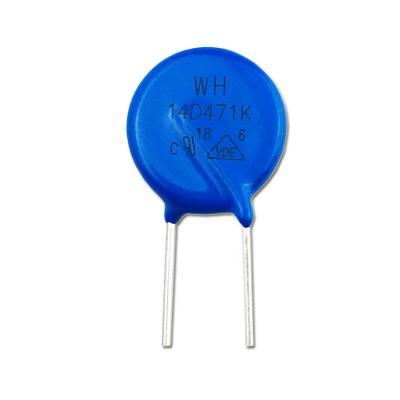

14D471K 300 385 147 175 470(423-517) 775
14D511K 320 415 148 180 510(459-561) 845

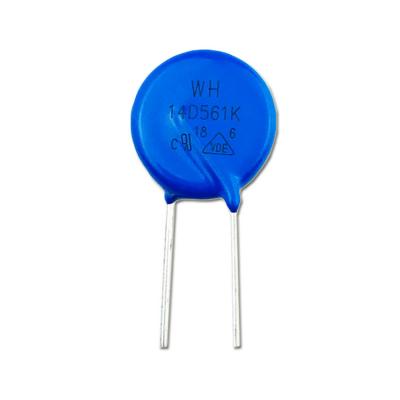

14D561K 350 460 150 186 560(504-616) 920
14D621K 385 505 155 188 620(558-682) 1025
14D681K 420 560 160 190 680(612-748) 1120
14D751K 460 615 180 210 750(675-825) 1240
14D781K 485 640 190 211 780(702-858) 1290
14D821K 510 670 203 235 820(738-902) 1355
14D911K 550 745 208 255 910(819-1001) 1500
14D102K 625 825 212 280 1000(900-1100) 1650
14D112K 680 895 217 310 1100(990-1210) 1815
14D152K 900 1200 266 420 1500(1350-1650) 2475
14D182K 1000 1465 336 510 1800(1620-1980) 2970
