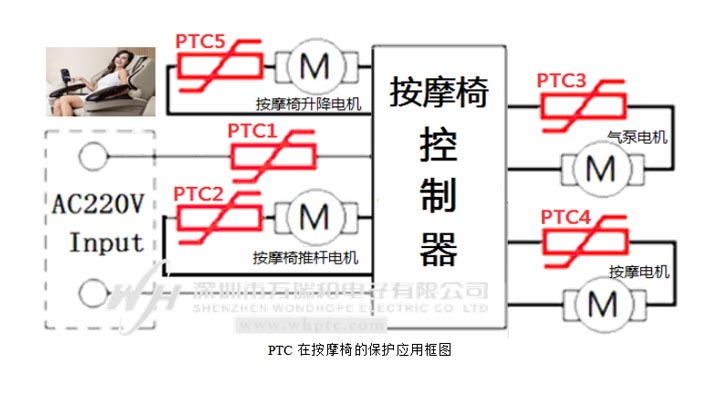

按摩椅现今已成为人们常用的理疗按摩器械了，按摩椅主要由控制器板、推杆电机、按摩电机、气泵电机、升降电机等组成，原理框图如下，在这种机械结构中，各个电机可均能出现缺油、生锈、被卡，而产生过载、堵转、短路，从而烧毁电机和控制板，乃至于烧线着火等严重问题；控制板也可能出现MOS管被烧、短路、锡尖短路等等故障，而问题出现的时间是在通电使用过程中发生的，一旦出现这些问题都有可能都可能直接对人身产生伤害。所以必须要合适的保护电路。在众多的保护电路方案中，元器件最少、安装最简单、成本最低的只有应用PTC自恢复保险丝，如下图所示的红色元件，只需要单个元件串联到小电机供电线上即可，当电机遇到过载、堵转、线圈短路时会产生3-8倍于正常工作电流的大电流，PTC在这个大电流下会迅速突变到高组态而限流保护，断电后PTC会恢复到初始的低阻态， 所以PTC又名自恢复保险丝或过流保护器，也有叫万次保险丝的，下图中PTC2~PTC5是针对各对应的电机保护应用的；而PTC1是针对控制电路有短路做保护的，当控制电路有短路故障时，短路大电流会使PTC1及时保护。PTC1的型号选择依据控制器的工作电流大小去做匹配。而PTC2~ PTC5的型号将依据各电机的工作电流和电压及温度等来匹配选择。
深圳市万瑞和电子有限公司是PTC、NTC、MOV、TVS、GDT、RH/RY等保护器件的专业生产厂家，二十多年的研发经验与全自动智能化生产，其产品的一致性、安全性和可靠性已被国际国内客户广泛认可，是国家级高新科技企业，荣获广东名牌产品证书，在上述应用选型中有任何疑问，都可通过公司官网（www.whptc.com）联系专业工程师咨询。
