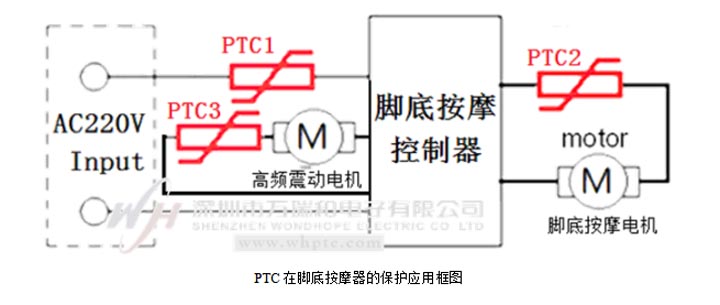

脚底按摩器现今已成为人们常用的理疗器械了，脚底按摩器由控制器板、高频振动电机、脚底按摩电机所组成，在这种结构中，电机可能出现生锈被卡、堵转、短路烧毁控制板乃至于着火等问题；控制板也可能出现MOS管被烧、短路、锡尖短路等等故障，而问题出现的时间是在通电使用过程中发生的，一旦出现这些问题都有可能都可能直接对人生产生伤害。所以必须要合适的保护电路。在众多的保护电路方案中，元器件最少、安装最简单、成本最低的只有应用PTC自恢复保险丝，如下图所示，只需要一个元件串联到小电机供电线上即可，再没有比这种方法更简单的方案了， PTC又名自恢复保险丝或过流保护器，也有叫万次保险丝的，下图中PTC2、PTC3是针对电机堵转保护应用的，而PTC1是针对控制电路有短路做保护的，当控制电路有短路故障时，短路大电流会使PTC1及时保护。PTC1的型号选择依据控制器的工作电流大小去做匹配。而PTC2和PTC3的型号将依据按摩电机、和震动电机的工作电流和电压及温度等来匹配选择。
