PPTC在平板电脑电路中的过流保护应用

平板电脑是现代广泛应用的移动办公设备,由电源、主机板、存储器、液晶显示屏等组成。其电源主要由锂离子电池完成供电。外接电源主要是对锂离子电池充电,因锂离子电池在过充、过放、外电路短路时有发热、爆炸、伤人事件。所以具有潜在的危险性。必须对锂离子电池做特别的保户电路,才能保障锂离子电池及平板电脑的可靠性与安全性。在电路保护上,我们建议应用PolySwitch PPTC(正温度系数热敏电阻)又叫自恢复保险丝或自复位过流保护器,来做平板电脑电源电路的过载保护和短路保护,就不会存在上述的问题,因PolySwitch PPTC器件能同时完成过流保护和过温保护,而且会一直保持这种保护的状态,直到关断电源才恢复到初始状态。使用PolySwitch PPTC器件做平板电脑的过流保护过温保护,是一个高性价比的防护方案,PolySwitch PPTC在短路、过流、过温等故障状态下,PPTC 器件在大电流和高温升双重作用下,能够快速的动作从低阻态突变为高阻态,能及时限制电路的电流而保护设备系统。并一直保持这种保护状态,只有在断电后PolySwitch PPTC器件才会由高阻状态恢复为低阻状态。不断电PolySwitch PPTC是不会恢复的,这可有效避免上述可能出现的和潜在的各种问题和安全隐患。WHPTC可应用在平板电脑锂离子电池电源的输出端与主控制电路的电源输入端之间;WHPTC也可同时应用于控制电路与USB串行数据接口之间。应用于平板电脑电源的输出端与控制电路的电源输入端之间;主要解决平板电脑因控制电路的短路、过载、以及防止装配生产中控制电路板的短路对锂电池电源电路的损坏。应用于控制电路输出与USB接口的5V电源线上,主要是为了避免USB负载短路使平板电脑的控制电路烧坏、同时也避免误输入灌电流使平板电脑内部电路烧坏。

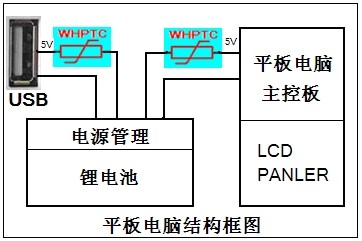

具体应用如下图所示:


WHPTC在平板电脑中的过流保护应用

其中WHPTC为万瑞和生产的万和牌PPTC产品的缩写
