PPTC在电风扇自动温控调速器控制电路中的过流保护

这是一个电风扇自动温控调速器,可根据温度变化情况自动调节电风扇的转速,电路加以调整,也可用于其它电气设备的控制。

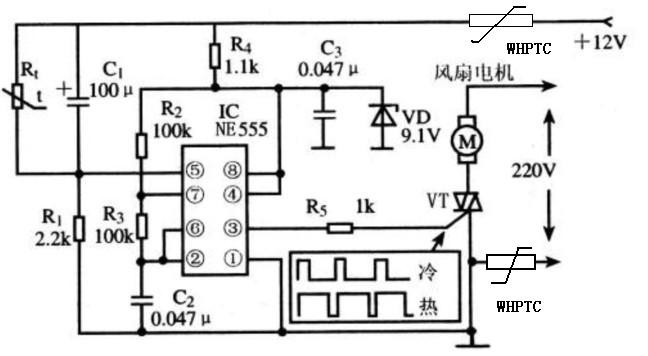

一、 电路工作原理 电路原理如图所示。



图中IC是555时基电路,与R2、R3和C2等元件构成多谐振荡器,可发出占空比可调的矩形波信号。当温度变化时,热敏电阻的阻值发生变化,改变多谐振荡器输出方波的占空比,调节双向晶闸管VT的导通角,从而改变风扇电极两端的电压,自动调节电风扇的转速。
二、元器件选择 集成电路IC选用NE555时基电路,也可使用LM555和TLC555等型号VT为双向晶闸管,其耐压应在400V以上,额定电流应根据所控制的电风扇容量来选用。电阻R1~R5可选用普通1/8或1/4W碳膜电阻器;Rt为负温度系数热敏电阻,选常温下阻值为10KΩ左右的热敏电阻。电容C1选用普通铝电解电容器;电容C2和C3选用涤纶电容器。VD为稳压值为9.1V的稳压二极管。

改变热敏电阻Rt的温度,观察风扇电机的转速情况。若温控效果不理想,可适当调整热敏电阻的阻值或温度变化范围。
电路中在马达中串联来一只PPTC来作为过流的保护电机之用,另外中电路里面也有一个PPTC,当电路里面出现过流的情况,或者后续电路有意外短路,电路中的电流发生变大,也能起到保护的目的。
