自恢复保险丝在指纹门锁的保护应用

    指纹门锁是现代家庭、工厂、企业广泛应用的门锁产品,其功能主要是完成指纹识别、存储、开关门锁等,由指纹识别与存储电路、DSP数据处理电路、开关门执行机构、电源电路等部分组成。有的门锁还需要输出信号控制摄像头、打开语音通讯连接、完成远程控制等功能。在这个系统中,其电源电路、数据传输端口电路、以及控制锁的电磁执行机构等,很容易因电源电压不稳、雷电放电、安装接线短路等情况而烧坏电源电路、DSP控制系统电路,严重的会出现烧坏电线、导致电线起火等安全隐患,这些接口点均需要设计ESD、过压、过流、反接保护电路。已确保其可靠性和稳定性。

    在众多的过载保护方法中,我们建议应用PolySwitch PPTC(正温度系数热敏电阻)又叫自恢复保险丝或自复位过流保护器,来做指纹锁电路的过载保护和短路保护,就不会存在上述的问题,因PolySwitch PPTC器件能同时完成过流保护和过温保护,而且会一直保持这种保护的状态,直到关断电源才恢复到初始状态。使用PolySwitch PPTC器件做指纹门锁的过流保护过温保护,是一个高性价比的防护方案,PolySwitch PPTC在短路、过流、过温等故障状态下,PPTC 器件在大电流和高温升双重作用下,能够快速的动作从低阻态突变为高阻态,能及时限制电路的电流而保护设备系统。并一直保持这种保护状态,只有在断电后PolySwitch PPTC器件才会由高阻状态恢复为低阻状态。不断电PolySwitch PPTC是不会恢复的,这可有效避免上述自动空气净化器可能出现的和潜在的各种问题和安全隐患。具体应用如下图所示。

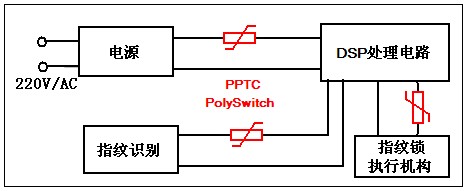

PolySwitch PPTC在指纹门锁电路的典型保护应用框图
