自恢复保险丝在空气净化器的保护应用

    空气净化器又叫空气过滤器,能将空气中的杂质过滤,输出清洁的空气,在这个工业污染的时代、在这个雾霾严重的环境里,空气净化器已成为家庭以及酒店、宾馆等场所广泛应用的必备设备。由控制电路和机械以及检测状态指示三部分组成。其中机械部分是风机电机将室内空气通过滤网,循环过滤其中的杂质,以达到空气净化的目的。
    空气净化器的核心是小电机。在这套传动系统机构中,小电机很容易出现因机械缺少润滑油、轴承磨损矿位、生锈、灰尘等问题而过载或赌转,轻则烧坏电机、重则烧坏电机和电线、乃至于酿成火灾事故。所以必须对电机设计过载保护、赌转保护电路,以确保运行安全。

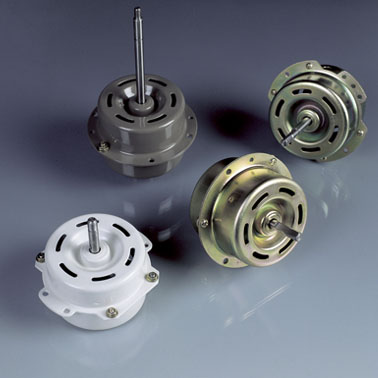

空气净化器小电机

    传统设计多应用双金属温控器做电机的过温度保护,因电机在过载或赌转后,电流非常大,使其温度迅速升高,双金属温控器感测高温时断开电路。但双金属温控器在断开电路后不会保持断开状态,电路断开后没有电流,电机温度逐渐下降,温控器会再次接通已赌转的电机,电机会循环启动、继续发热时温控器再次保护,这样循环动作。如果使用者在电机赌转后清理异物或做检查时电机突然运转,则会造成人身伤害等事故。双金属温控器只是针对温度,不针对电流,电机赌转后的大电流反复出现,还会烧坏其控制电路,而且现在有应用铝线或铜包铝线绕制电机,这样的电机温升更快,可能温控器还没有断开,电机的线圈已被烧坏。
    为此,我们建议应用自恢复保险丝PolySwitch PPTC(正温度系数热敏电阻)来做电机的过载保护和堵转保护,就不会存在电机反复启动而酿成恶果或灾难,因PolySwitch PPTC器件能同时完成过流保护过温保护,而且会一直保持这种保护的状态,直到关断电源才恢复到初始状态。使用PolySwitch PPTC器件做电机的堵转保护和过温保护,是一个高性价比的防护方案,PolySwitch PPTC在短路、过流、过温、电机堵转等故障状态下,PPTC 器件在大电流和高温升双重作用下,能够比双金属温控器更快速的动作从低阻态突变为高阻态,能及时限制电机的电流而保护电机及设备系统。并一直保持这种保护状态,只有在断电后PolySwitch PPTC器件才会由高阻状态恢复为低阻状态。不断电PolySwitch PPTC是不会恢复的,这可有效避免上述自动空气净化器可能出现的和潜在的各种问题和安全隐患。具体应用如下图所示:

自恢复保险丝在空气净化器的保护应用

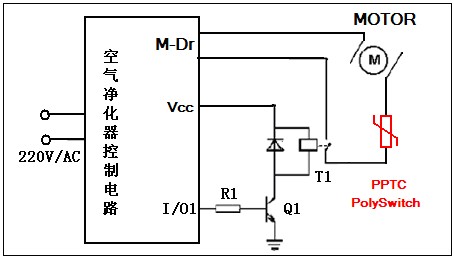

PolySwitch PPTC在自动空气净化器的典型保护应用原理图
