PPTC-在直播耳麦的保护应用方案

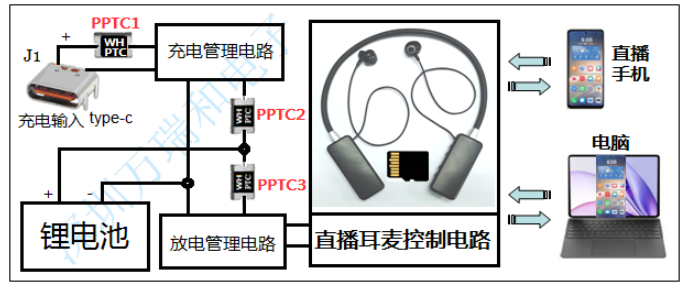

PPTC在专业直播耳麦的保护应用中，主要应用于充电接口、锂电池输入输出端、及相关电路的过载、短路的限流保护，装联位置如图所示。

  专业直播耳麦属物联网设备之一，具有TF卡内录和音视频播放功能、可与手机及电脑双向数据无线8-15米传输功能等，是贴身应用设备，其安全性、可靠性设计至关重要。
在该类设备中，锂电池容易因外电路短路、过载、快速过充或过放电而发热爆炸，严重的可能危及生命；其充电接口可能误输入高电压而产生大电流及多次谐波或倍高压脉冲而击穿充电管理电路中MOS管的Cgs、导致其短路，产生的拉电流或烧坏充电电源、更严重的可能产生烧线起火等问题，所以限流保护电路设计非常重要。
  传统的保护电路方案多种多样，但在该类直播耳麦设备中，推荐应用PPTC完成过载、短路后的限流保护电路功能，因该直播耳麦设备功能电路本身复杂而庞大，还要求体积小、重量轻，太多元器件组成的保护电路的安装布局很困难，其分布参数还容易产生多次谐波和倍高压脉冲干扰，而应用PPTC是单个元件完成过流、短路后的限流保护功能，不存在这些问题，还可选用贴片产品、体积小、重量轻、基本不占空间， 所以采用PPTC是最优的选项。
  PPTC是一种由聚合物基体与载流碳晶粒链组成的阶跃型正温度系数的热敏电阻，在85℃环境及以下、电路正常工作时，PPTC是稳定的mΩ级低电阻，当有短路或过载大电流通过时，PPTC会急剧发热膨胀并拉断大多数载流碳晶粒链而突变为KΩ或MΩ级高电阻，达到限流保护的目的。当断电或短路故障消除后，PPTC因无热源而冷却收缩，迅速恢复到初始的低阻态继续正常工作。并且可重复使用千次以上，所以PPTC又称作自恢复保险丝。PPTC的失效模式是不可恢复的高阻态。所以PPTC失效也是限流保护状态，是高安全、高可靠性元件。
  电路中：PPTC1既针对充电管理电路有短路大电流的限流保护充电电源；又针对误插入高压电源的大电流以限流保护充电管理电路；PPTC2针对充电管理电路有短路大电流以限流保护锂电池而避免锂电池发热爆炸。同样，PPTC3针对放电管理电路或后级电路有短路或过载大电流以限流保护锂电池，有效保护锂电池和系统电路，有效避免相关电路故障扩大或锂电池损坏。PPTC1~PPTC3的型号选择，主要依据所在位置的工作电流和工作电压进行选择。
  由上述可见：应用PPTC做直播耳麦的保护方案，是单个器件完成的，如果还采样传统保护电路，则需要采样单元、放大单元、比较单元、驱动单元、执行单元等多个单元电路共同完成一个PPTC的限流保护任务，不仅需要更大的PCB面积和空间来安装，在这种耳麦里是很难放进去的，而且器件总成本高、装、调、测、修难度大。且每个单元电路有多个元器件，这些器件很难做到质量一致，总有一个会首先损坏，则产品的寿命也同时缩短。所以相对PPTC而言，其可靠性低、多器件间的分布参数会导致其稳定性变差、可能产生售后返修等质量纠纷，这些问题对生产厂家而言是致命性的、会大大削弱其市场竞争优势。而应用PPTC的限流保护是及时的、提前的，可能关电复位后再开机又可正常工作了，免去了售后维护，这不仅大大降低了生产厂家的各种成本，而且会大大提升其产品的市场竞争优势。还给工程师的设计、装调减轻了很大的压力和时间。
