PPTC在WIFI远程可视门铃的应用优势
WIFI远程可视门铃属于物联网LOT家居设备之一，通过WIFI连接光猫、网络于远程手机终端显示门铃摄像头外面的访客与场景，同时在门侧墙后有LCD屏同步显示该图像。这种设备需要锂电池和外电源适配器供电，以确保停电后能继续使用。
在该设备的安装、接线、生产测试与调试中、使用中，可能产生锡尖短路、PCB铜膜短路、电路器件劣化变质、过载或短路等等问题，有任一问题都可能让该设备系统失效，也可能损坏外适配器，特别是锂电池及相关电路可能发热爆炸起火、还可能烧线起火，所以必须设计限流保护电路，到目前，解决该系列问题最简单、元件最少、最可靠的方案是采用PPTC自恢复保险丝完成对该系统电路的保护。

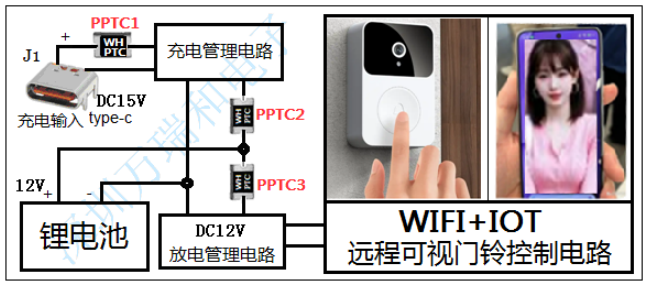

  PPTC在该WIFI远程可视门铃中主要应用于type-c充电接口、与锂电池直接连接的充放电管理电路正极线上面，如图所示。

  PPTC是由高分子材料与导电粒子组成的阶跃型正温度系数的热敏电阻，在85℃环境及以下，其电阻值基本稳定不变、电路正常工作时，PPTC是稳定低电阻，当有短路或过载大电流通过时，PPTC会迅速发热膨胀并拉开或挤断大多数导电链路而突变为高电阻，完成限流保护功能。在断电或短路故障消除后，PPTC因冷却收缩，迅速恢复到初始的低阻态继续正常工作。可重复使用数千次，所以PPTC又叫自恢复保险丝。其失效后是不可恢复的高阻态。所以失效也是限流保护状态，这是高安全、高可靠性元件。
  电路中：PPTC1既针对充电管理电路有短路大电流的限流保护充电电源；又针对误插入高压电源的大电流以限流保护充电管理电路；PPTC2针对充电管理电路有短路大电流以限流保护锂电池而避免锂电池发热爆炸。同样，PPTC3针对放电管理电路或后级电路有短路或过载大电流以限流保护锂电池，有效保护锂电池和系统电路，有效避免相关电路故障扩大或锂电池损坏。PPTC1~PPTC3的型号选择，主要依据所在位置的工作电流和工作电压进行选择。
应用PPTC做限流保护电路与传统保护电路比较，有不可替代的优势。因传统保护电路大多以单片机为核心的、采样、放大、比较、驱动放大、执行等电路，需要几十个元器件才能完成一个PPTC的限流保护功能，不仅成本高、占用PCB面积大、可靠性低、售后维护与维修难度大、在该可视门铃的狭小空间很难设计与安装，而且元件多、分布参数复杂、谐波干扰大，一致性大大降低、可靠性降低、任一元件劣化、损坏会缩短寿命。
  上述可见，应用PPTC1~PPTC3完成限流保护功能，是由单个器件完成的，而PPTC是自限温元件，稳定、可靠，不仅能解决上述系列问题、而且综合成本低、采用贴片产品节约安装空间，还可达到终身免维护，这是任何传统保护器件、或保护电路都无法达到的优势。这为产品设备的设计、生产、销售、服务等带来绝对优势，也是生产厂家在当今激烈的市场竞争中的绝对优势。
