PTC在智能快递柜的保护应用解决方案

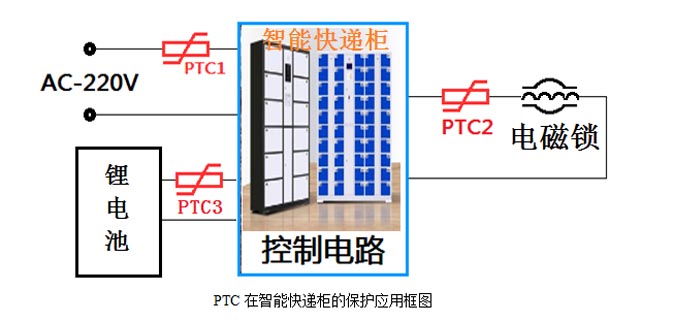

在电商与快递业务高速发展与大量需求的当代社会,快递柜已成为居民小区、医院、学校、工业园区、商城等等公共区域的必要的基础设施设备了,但快递柜在生产、安装与使用中容易出现下列问题:①电源输入线路会控制板短路或局部短路而产生大电流,不仅会损坏控制器IC或MOS管、或引起跳闸、严重的会烧线、或引起火灾;②电磁锁通常是低压直流24V驱动的,在安装施工中容易出现将24V的电线接到220V交流电压、或接到24V锂电池回路而烧毁电磁锁、或烧毁锂电池的问题;③锂电池会因控制板短路而出现烧毁、爆炸、或安装短路出现烧毁爆炸等问题。为此,生产厂家都需要对上述各种问题设计对应的保护电路,以确保其安全性与可靠性。而在各种电路保护方案中,选用 PTC做过流保护是最佳方案选项,因应用PTC是单个元器件可完成需要的过流保护功能的、不仅安装简单、成本低、而且可靠性高,如下图所示的红色PTC1~PTC3所示,只需要串联到对应的电路上即可, PTC在遇到短路或大电流下,会由低电阻态突变到高电阻态而完成限流保护功能,当断电后PTC恢复到初始的低阻态, 所以PTC又名自恢复保险丝或聚合物开关,也有叫万次保险丝的。而各个PTC的型号选择,是依据其所在电路的工作电流大小和工作电压大小去对应、匹配的。具体应用原理框图如下图所示。
深圳市万瑞和电子有限公司是PTC、NTC、MOV、TVS、GDT、RH/RY等保护器件的专业生产厂家,二十多年的研发经验与全自动智能化生产,其产品的一致性、安全性和可靠性已被国际国内客户广泛认可,是国家级高新科技企业荣获广东名牌产品证书,在上述应用选型中有任何疑问,都可通过公司官网(www.whptc.com)联系专业工程师咨询。
