pptc在温控器中的过压过流保护应用
温控器是工业自动化控制及远程温度传感与适时监控的高科技设备。由温度传感器和数据处理DSP电路共同完成。并与远程控制的电脑组成了网络。温控器就属于现代网络的前端产品。其通讯距离有远的也有较近的,其数据传输方式多为RS485通讯方式,这种通讯方式的电压较低、电流较小、线路较长可达到2KM,这样的线路很容易遭到雷击而烧坏。

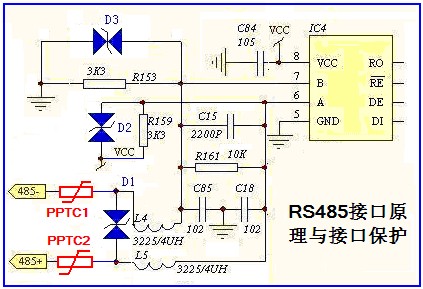

实际应用中,RS485接口电路很容易被损坏,因温控器系统本身就是一个复杂的系统,温控器产品一般是专业厂家生产,其配套的各种配件都是有不同的厂家设计生产,其电气连接与匹配是设计工程师的主要问题,因系统复杂,产生的电磁环境也非常复杂,稍有不慎,就会产生接线电源线与数据线接错、电源线接反、数据线短路等问题。这些问题最终表现在烧坏RS485数据接口电路、或控制器整个DSP系统损坏。同时,因复杂的电磁环境,使电路常常感应到空间的打火高压、ESD高压等损坏控制器的RS485电路或DSP系统。还有较长的连接线缆很容易受到雷电入侵或感应瞬时高压对RS485接口电路及控制器DSP系统的损坏等等。要处理好上述问题,必须对RS485接口设计可靠保护电路,包括过流保护、过压保护。使用PolySwitch PPTC(正温度系数热敏电阻)器件是一个高性价比的防护方案,在短路故障状态下,PPTC 器件能够快速的动作从低阻态转为高阻态,从而限制电流保护RS485接口与设备。对于过压保护,我们可以使用TVS管(硅基 ESD 保护器件),TVS管钳位电压低、ESD 抵抗能量高、封装尺寸小,是RS485接口静电防护、过压保护的理想选择。下图是在RS485端口上使用 PPTC 器件与TVS器件保护的典型应用。
pptc在温控器中的过压过流保护应用

在上图中,PPTC1=PPTC2,可选用:WH250-120;WH60-010、WH1812-010等,不分极性。
          TVS管D1、D2、D3可选用:P6KE6.8AC,不分极性。
