鱼缸水温自动控制器通过运用负温度系数热敏电阻器作为感温探头，通过加热气对鱼缸自动加热。本电路暂态时间取得较小，有利于温控精度，对各种大小鱼缸都适用。

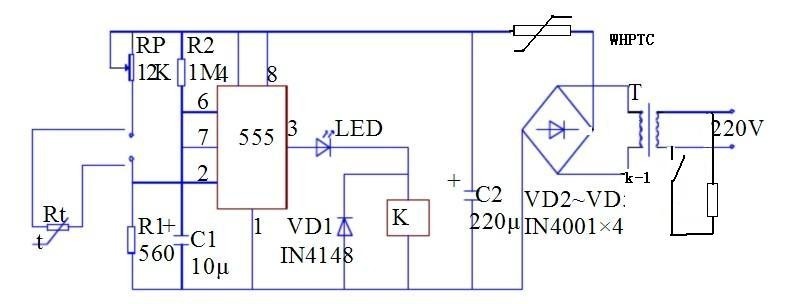

一、 电路工作原理 本电路图如图所示。


通过二极管VD2~VD5整流、电容器C2滤波后，给电路的控制部分提供了约12V电压。555时基电路接成单稳态触发器，暂态为11s。设控制温度为25ºC，通过调节电位器RP使得RP+Rt=2R1，Rt为负温度系数的热敏电阻。当温度低于25ºC时，Rt阻值升高，555时基电路的2脚为低电平，则3脚由低电平输出变为高电平输出，继电器K导通，触点吸合，加热管开始加热，直到温度恢复到25ºC时，Rt阻值变小，555时基电路的2脚处于高电平，3脚输出低电平，继电器K失电，触点断开，加热停止。
在这个电路里面，我们增加来一个自恢复保险丝PPTC来做电路过流的保护，当电路出现过流或者出现后端短路，PPTC自恢复保险丝瞬间就处于保护状态，不会烧毁电路中的其他重要元件。只要把短路的故障排除，就能自动恢复供电。
