禁止吸烟警示器，可用于家庭居室或各种不宜吸烟的场合(例如医院、会议室等)。当烟时，该禁止吸烟警示器会发出请不要吸烟!"的语言警示声，提醒吸烟者自觉停止吸烟。

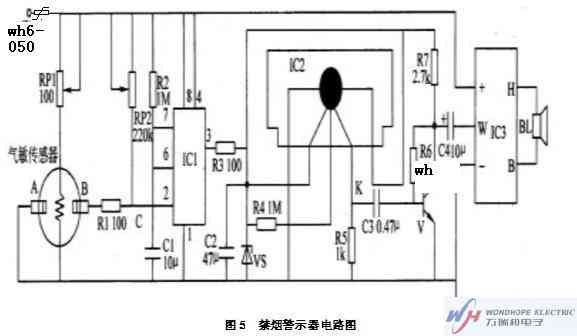

       电路工作原电路原理如图5所示。：
该禁止吸烟警示器电路由烟雾检测器、单稳态触发器、语言发生器和功率放大电路组成，烟雾检测器由电位器RP1、电阻器R1和气敏传感器组成。单稳态触发器由时基集成电路IC1、电阻器R2、电容器C1和电位器RP2组成。语音发生器电路由语音集成电路IC2、电阻器R3-R5、电容器C2和稳压二极管VS组成。音频功率放大电路由晶体管V、升压功放模块IC3、电阻器R6、R7、电容器C3、C4和扬声器组成。

       一般工程师在设计时候都根据自己的设计习惯，用玻璃管一次性的保险丝，价格较便宜，但是这样的设计，如果是喇叭或者后续电路有故障导致电路电流过大而出现烧毁元器件。现在一般我们工程师都习惯采用PPTC高分子自恢复保险丝，在出现故障的时候，能够自动的保护，非常的实用，为维修节约了成本，提升产品的品质。
