触摸调光电路在室内照明中，逐步得到应用，通过IC集成，外围电路简单，电子元器件不是很多。如下电路图里面，是三档调光，分为强中弱，在开始时，电源开关为“开” 时，灯是“关闭”。现在，当你触摸触控板，灯发出昏暗。在第二次触摸，灯提供中等光。上面的第三触摸，灯完全供电。

    IC是非常敏感的器件，利用很长的电线连接IC对触摸传感器。触控板也能够利用一个简单的铜板的1厘米×1厘米的或简  单的引线端。触控板的朝向所述触摸检测器连接在一起，通过820PF，2kV的电容器C1，C2，和C3的串联耦合。
    内部IC TT6061A的触控信号连接到计数器/译码器通过一个电阻和通过频率发生器，计数器/译码器被连接到时钟输入端CK行频信号通过R4获得IC TT6061A引脚2。在过零点，可控硅（BT136）触发驱动200W的灯泡直接从6.8V的电源得到的电源通过电阻器R1和R3，二极管D3，电容器C4，和齐纳二极管的IC的电源输入端子3。电容C1，C2和C3之间连接触摸输入端子4和触控板触控板的冲击潜力，所以不要改变这些电容，用一个电容器的电容或一个较低的电压等级。电路电源潜力。很显然，这是触摸电路电源为“开”时的高风险，为了解决这一问题，采用PPTC作为保护是最理想也最有必要的解决方式。

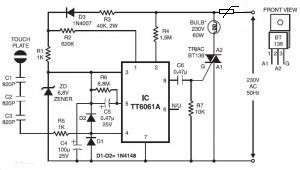

 PPTC在220V AC灯触摸调光器中应用的电路图
