PPTC自恢复保险丝在电梯控制器通讯口的保护应用

  电梯控制器是电梯正常运行与精确控制的核心单元,前面连接到各种传感器、用户指令键盘等,后面连接到控制执行机构,有的电梯已连接消防与报警系统,可自动完成报警功能。电梯控制器能将传感器收集到的各种信号以及使用者的指令信号进行无缝连接与快速处理并送达执行机构完成任务。

  这其中的电梯控制器系统与各传感器以及使用者指令信号的连接与报警信号等,多是通过RS485串行接口连接与通讯,实际应用中,RS485接口电路很容易被损坏,因电梯是一个复杂的系统,配件一般是专业厂家生产,其配套的控制器、传感器、线缆、控制指令输入的键盘、电源适配器、机械机构、动力系统等,都是有不同的厂家设计生产,其电气连接与匹配是设计工程师的主要问题,因系统复杂,产生的电磁环境也非常复杂,稍有不慎,就会产生接线电源线与数据线接错、电源线接反、数据线短路等问题。这些问题最终表现在烧坏RS485数据接口电路、或电梯控制器整个DSP系统损坏。同时,因复杂的电磁环境,使电路常常感应到空间的打火高压、ESD高压等损坏控制器的RS485电路或DSP系统。还有较长的连接线缆很容易受到雷电入侵或感应瞬时高压对RS485接口电路及控制器DSP系统的损坏等等。

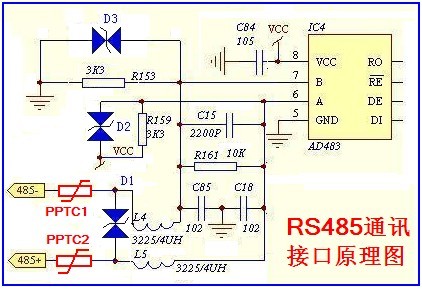

  要处理好上述问题,必须对RS485接口设计可靠保护电路,包括过流保护、过压保护。使用PolySwitch PPTC(正温度系数热敏电阻)器件是一个高性价比的防护方案,在短路故障状态下,PPTC 器件能够快速的动作从低阻态转为高阻态,从而限制电流保护RS485接口与设备。对于过压保护,我们可以使用TVS管(硅基 ESD 保护器件),TVS管钳位电压低、ESD 抵抗能量高、封装尺寸小,是RS485接口静电防护、过压保护的理想选择。下图是在RS485端口上使用 PPTC 器件与TVS器件保护的典型应用。


在上图中,PPTC1=PPTC2,可选用:WH250-120;不分极性。

TVS管D1、D2、D3可选用:P6KE6.8AC,不分极性。
