  • 自恢复保险丝PPTC在三相交流电相序指示器电路的过流保护

  • 文章出处 - 万瑞和电子 | 作者 - 管理员 | 人气 - | 发表时间 - 2014-03-27 13:03:00
  • 三相交流电相序指示器,采用数字集成电路制作而成,它采用LED发光二极管来指示三相交流电的相序是否正确。当发光二极管发光时,说明相序排列正确;若发光二极管不亮,则说明相序错误。

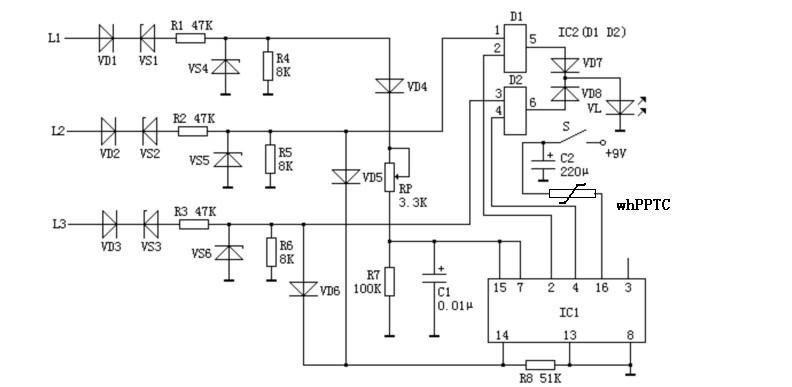

    该三相交流电相序指示器电路由稳压电路、计数分配器和LED驱动电路组成。三相交流电压先经VDl~VD3、VSl~VS3和R1~R3限流降压后,将三相正弦波电压变成近似锯齿波,再通过VS4~VS6稳压为5V左右的直流电压。VD4正端的方波信号经VD4、RP和R7、Cl处理后,作为ICl第15脚的周期脉冲清零信号;VD5和VD6正端的方波一路分别加至Dl 。
    在IC1处理器的直流供电电路中,我们设计增加一个PPTC高分子自恢复保险丝来做过流保护,只要当电路中电流突然增大,PPTC内部会急剧的温度升高,内阻变成很大,流过电路里面的电流很小,从而达到保护电路的目的。
