鱼缸常用于家庭、或办公室、做观赏性摆件、也用于售卖场、海鲜市场、超市水产品卖场等等场所，每个鱼缸都必须要配备一套增氧泵系统，才能确保水产品或观赏鱼能有持续的氧气供应。特别是有金龙鱼和银龙鱼等万元级高价值鱼类的持续增氧尤其重要，还必须要求家里没人又停电后金龙鱼的供氧必须要持续提供，所以必须要备用电源最小提供10小时左右的电能，现在都选用储能密度高的锂电池供电。但本文对该鱼缸增氧泵的相关功能电路与具体应用不做展开讨论，而是针对其本身需要的安全性、可靠性、及稳定性的设计与生产做讨论。

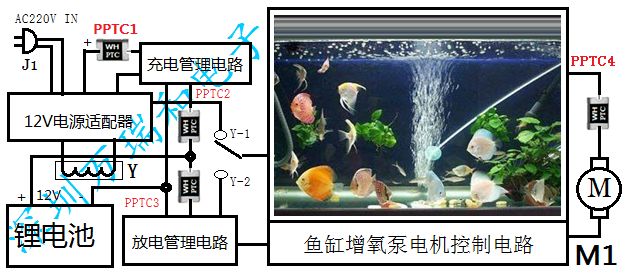

     如框图所示：该鱼缸增氧泵设备由12V电源适配器供电，正常状态由继电器Y使Y-1点接通供电，当220V断电后，则由锂电池通过通过Y-2触点供电，而锂电池可能异常发热和爆炸、伤及人身安全的隐患蹦、增氧泵电机M1会因堵转被烧、而且在生产、装调过程中，可能产生的PCB铜膜短路、引脚拖锡短路、芯片MOS管被静电击穿短路、分布参数引起多谐震荡尖峰脉冲对芯片或MOS破坏、以及器件劣化失效短路的隐患等，都可能产生大电流引起锂电池发热爆炸。所以必须设计过温、过压、过流、短路保护电路。以确保设备安全可靠。
     为此，我们推荐应用高正温度系数的阶跃型 PPTC热敏电阻来完成该鱼缸增氧泵电路的过载和短路保护功能。PPTC是一种自限温过流保护器件，正常工作中是低电阻并保持不变，在过载或短路大电流、或超过85℃高温作用下，PPTC将从低阻态突变到高阻态，完成对所在回路限流保护。会一直保持这种限流保护状态，当断电或故障消失后PPTC才会从高阻态恢复到低阻态而继续正常工作，可反复使用上千次，所以PPTC又叫自恢复保险丝，可有效避免该该鱼缸增氧泵设备可能出现的、和潜在的各种安全隐患，而且PPTC的失效状态是不可恢复的高电阻状态，即PPTC失效后也是保护状态，是高可靠性器件。

     图中PPTC1是在后级电路有过载或短路时完成限流保护，同时保护电源适配器电路； PPTC2是针对充电管理电路的，当有短路、过温出现时，可能使锂电池快速放电发热而出现爆炸风险，同时可能因短路而烧坏相关电路和电源适配器，有PPTC2的保护作用，可有效避免这种问题和风险；同理，PPTC3是针对放电管理电路和后级负载电路出现短路大电流而至锂电池损坏或爆炸问题的；PPTC4是针对泵电机M1过载、堵转保护的，当该泵电机出现过载、堵转大电流后，PPTC4能及时保护电机M1和锂电池。以有效避免鱼缸增氧泵和锂电池损坏。
     由上述可见：应用PPTC做过载与短路保护，是由单个PPTC元件完成的，相较传统保护电路需要采样、放大、比较、驱动、执行控制等多个单元电路组合才能完成保护功能的一套电路而言，本案至少需要4套这样的电路组件才能达到系统保护目的，不仅元器件数量多、成本高、安装空间太大、器件的一致性和可靠性难于保障，而且失效状态多种多样。使用PPTC单个元件完成限流保护功能时，成本低、安装空间小、其自限温特性确保了稳定性好、失效状态是也是限流保护状态，可见使用 PPTC是高可靠、高稳定性器件方案。
     所以应用PPTC1~PPTC4完成该该鱼缸增氧泵系统设备的保护功能，安全、可靠、稳定，不仅能解决了上述各种问题、而且综合成本低、不占空间、便于设计布板、因可重复使用而免维护，这是任何传统保护器件或组合电路都不具备的优势。不仅是高性价比的保护方案、对产品设备的设计、生产、销售、免维护服务等各方面都带来绝对优势，也是该该鱼缸增氧泵系统设备生产厂家在当今激烈的市场竞争中的绝对竞争优势。
