PPTC在LED多功能交通指挥棒的保护应用优势
 多功能交通指挥棒是交通指挥员专用的一种由锂电池供电的、端头设计了LED黄光爆闪灯、内置警笛声、是通体红黄绿变色发光棒，而且具有弹性，可针对霸匪、罪犯、逃犯做电警棍和鞭打应用。目前已成为交通指挥员的必备工具设备，其应用市场非常大。但本文对该LED多功能交通指挥棒的相关功能与应用不做展开讨论，而是针对其本身需要的安全性、可靠性、及稳定性的设计与生产做讨论。

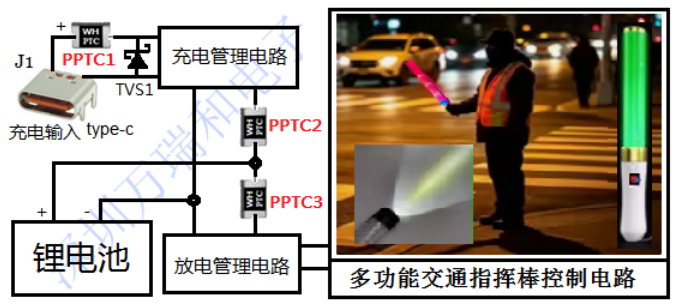

   如框图所示：该LED多功能交通指挥棒设备由内置锂电池供电，而锂电池会有异常发热和爆炸、伤及人身安全的隐患，所以必须要在关键位置和可能出安全隐患的支路节点设计过温、过流、短路保护电路；并且在生产、装调过程中，可能产生的PCB铜膜短路、引脚拖锡短路、芯片内外MOS管被静电击穿短路、分布参数引起多谐震荡尖峰脉冲对芯片或MOS破坏、以及器件劣化失效短路和不可预知的短路隐患等问题，都可能产生大电流引起锂电池发热爆炸问题。所以都必须设计好过温、过压、过流、短路保护电路。以确保设备安全可靠。
   在各种保护方案中，我们特别推荐应用具有高正温度系数的贴片 PPTC热敏电阻来完成该LED多功能交通指挥棒系统电路的相关过载和短路保护功能。PPTC是一种自限温被动保护器件，正常工作中是低电阻并保持不变，但在过载或短路大电流、或超过85℃高温作用下，PPTC将从低阻态突变到高阻态，及时其所在回路的限流。并一直保持这种限流保护状态，在断电或故障消失后才会从高阻态恢复到低阻态而继续正常工作，可反复使用几千次，所以PPTC又叫自恢复保险丝，可有效避免该该LED多功能交通指挥棒设备可能出现的、和潜在的各种安全问题和安全隐患，而且PPTC的失效状态是不可恢复的高电阻状态，即PPTC失效后也是保护状态。

   图中PPTC1是针对该LED多功能交通指挥棒内部电路有过载或短路时，以保护外部额输入电源以及整个系统电路；当遇到误输入高压或超高压时，配合TVS1管实现过压保护，因TVS1只能工作于瞬态，在持续高压高流下TVS1会迅速发热而击穿短路，这时PPTC1在TVS1导通的大电流下会变为高阻限流而保护TVS1，同时达到保护系统设备目的；PPTC2是针对充电管理电路的，当有短路出现时，可能使锂电池快速放电发热而出现爆炸风险，同时可能因短路而烧坏相关电路和外部充电的电源，有PPTC2的保护作用，可有效避免这种问题和风险；同理，PPTC3是针对放电管理电路和控制电路出现短路大电流而至锂电池损坏或爆炸问题的。以有效避免控制电路和锂电池损坏。
   由上述可见：应用PPTC做过载与短路保护，是由单个贴片PPTC元件完成的，相较传统保护电路需要采样、放大、比较、驱动、执行控制电路等多个单元电路组合才能完成限流保护功能的一套保护电路而言，本案至少需要3套这样的电路组件才能达到系统保护目的，不仅元器件数量多、成本高、安装空间太大，而器件的可靠性和一致性很难保障，所以系统设备的稳定性、可靠性都难于保障、其失效状态多种多样。在使用PPTC单个元件完成限流保护功能时，成本低、安装空间小、其自限温特性确保了稳定性好、且PPTC的失效状态是高阻限流状态，即PPTC失效了也是限流保护状态，所以 PPTC是绝对的高可靠性器件、相对综合寿命更长。
   不难发现：应用贴片的PPTC1~PPTC3完成该该LED多功能交通指挥棒系统设备的保护功能，安全、可靠、稳定，不仅能解决了上述各种隐患问题、而且综合成本低、不占空间、便于设计布板、因可重复使用而免维护，这是任何传统保护器件或电路都不具备的优势。不仅是高性价比的保护方案、对产品设备的设计、生产、销售、免维护服务等各方面都带来绝对优势，而且也是该该LED多功能交通指挥棒系统设备生产厂家在当今激烈的市场竞争中的绝对竞争优势。
