单口光端机Optical modem又叫光调制解调器、或叫光猫，是POE以太网于家居LOT物联网的中继设备。但在生产、装调、使用中，容易出现PCB短路、锡尖短路、谐波脉冲击穿半导体器件短路、或错接到高压适配器而损坏光端机内部转换电路和控制电路、或感应到强雷电波的浪涌高压或尖峰脉冲电压而损坏光端机内部控制电路、RJ45网口也容易因感应雷电波的浪涌高压或接头簧片短路而烧毁光端机的驱动MOS、USB口同样会因插偏短路而损坏光端机控制MOS电路、还有不可预知的各种隐患问题等等。所以必须要设计对应的保护电路。
在众多的保护方法中，我们推荐应用 PPTC高正温度系数自限温热敏电阻保护器，完成该光端机系统电路的过载和短路保护，这是高性价比的电路保护方案，PPTC在正常工作电流和温度（-40~+85℃）下，其电阻值基本不变，但在过载或短路大电流或超过85℃高温作用下，PPTC将会快速从低阻态突变为高阻态，及时限流而保护对应的支路。并一直保持这种状态，在断电或故障消失后才会由高阻状态恢快速复为低阻状态而继续工作，所以又叫自恢复保险丝，可有效避免上述光端机可能出现的和潜在的各种问题和安全隐患，如图所示。

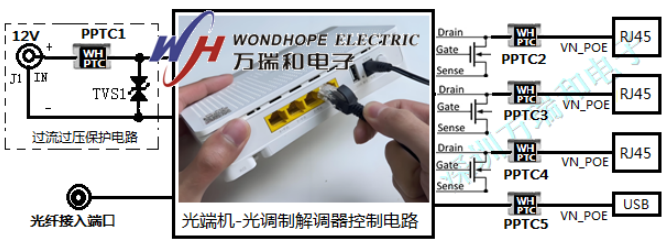

PPTC1是针对光端机控制电路有过载或短路时保护外部额输入电源，当误输入高压或超高压时配合TVS1管实现过压保护，因TVS1工作于瞬态高压，在电源持续高压下很快击穿短路，而PPTC1在TVS1击穿的大电流下会迅速变为高电阻而限流保护TVS1，这是通过PPTC1保护TVS1而达到保护系统电路目的；同样PPTC2~PPTC5分别针对各接口支路电路出现过载或短路时对光端机的限流保护，可有效避免上述的问题和潜在的不可预知的各种问题。
由上述可见：应用PPTC1-PPTC5做过载与短路保护，是由单个PPTC元件的，相较传统保护电路需要采样、运放、比较、驱动放大、执行电路等多单元电路才能完成限流保护功能的一套保护电路而言，在该光端机的应用方案中至少需要五套这样的电路组件才能达到系统保护目的，不仅元器件数量多、成本高、安装空间太大，而且多器件组合电路的一致性、稳定性、可靠性都会呈几何级下降。而使用PPTC单个元件完成限流保护功能的自限温器件，成本低、安装空间小、可靠性高、其自限温特性确保了稳定性好、相对寿命更长。而传统保护电路元器件多，失效状态多种多样，可能因分布干扰、谐振、脉冲过载、也可能击穿MOS管短路而扩大故障。但PPTC的失效状态是一种不可恢复的高阻限流状态，即PPTC失效了也是限流保护状态，可见其高可靠性是绝对的。
上述可见，应用贴片的PPTC1~PPTC5完成保护功能，安全、可靠、稳定，不仅能解决了上述各种保护问题、而且综合成本低、安装空间小、因可重复使用超千次而免维护，这是任何传统保护器件、或电路都无法具备的优势。不仅对产品设备的设计、生产、销售、服务等带来绝对优势，而且也是光端机生产厂家在当今激烈的市场竞争中的绝对竞争优势。
