PPTC在多功能墙壁插座USB输出充电端口的应用优势

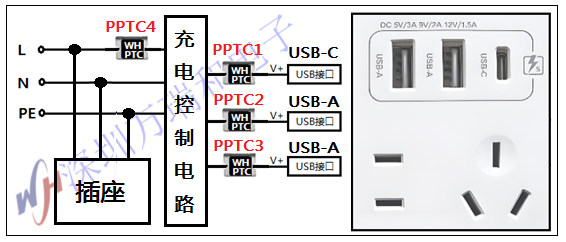

在新一代的墙壁暗装插座内设计USB输出充电功能，这不仅是一种创新进步、给了用户更多的选择，而且为用户节省很多找寻充电器的麻烦事。如下图。
  但这种新型插座在方便用户使用的同时，也带来了一些问题和安全隐患：首先充电电路是一直处在通电工作状态，对比其它独立的充电器在不使用时是断开电源的。所以这种长期通电工作的充电器容易因电路中的电解电容劣化、或失效、或产生难以预知的其它用户问题，如使其它电路工作失调而产生大电流损坏电路、或烧线起火等；其次，随着使用对插口边沿的磨损，可能后面插入充电线头会因歪斜而至电源线与数据线短路，轻则损坏内部芯片，重则产生大电流而烧线起火；还有：有儿童见过大人往USB孔插线，也会在大人离开后，可能插入锁匙或其它金属物件而导致电源短路，结果与上述相同。鉴于上述各问题或安全隐患，必须要在适当位置设计过流、过温、短路保护电路。以有效避免上述问题引起的不良后果。

  在各种过流、过温、短路保护方案中，我们推荐应用 PPTC（高正温度系数热敏电阻）又叫自恢复保险丝或自复位过流保护器方案，完成该产品电路的过流、过温、短路保护保护，是性价比最高的电路保护方案，PPTC是一种自限温器件，直接串联在各电路的电源正极线上即可，如图中的PPTC1~PPTC4，在大电流、或高温作用下，能够快速从低阻态突变为高阻态，及时限制对应电路的电流而完成保护功能。并会一直保持这种保护状态，在断电或故障消失后才会由高阻状态恢复为低阻状态而正常工作，不需要人工更换，能重复使用6000次以上，可有效避免上述带USB充电功能的多功能墙壁暗装插座可能出现的和潜在的各种问题和安全隐患。
  相较应用采样、运放、比较、驱动放大、执行电路等多单元电路组才能完成限流保护功能的一套传统保护电路而言，在该带USB充电功能的多功能墙壁暗装插座方案中至少需要四套这样的电路组件才能达到电路保护目的，不仅元器件数量多、成本高、安装空间太大，而且多器件组合电路的一致性、稳定性、可靠性都会降低。而使用PPTC是单个元件完成限流保护功能的自限温器件，成本低、安装空间小、可靠性高、其自限温特性确保了稳定性好、相对寿命更长。而传统保护电路元器件多，失效状态多种多样，可能因干扰、突发振铃、脉冲过载、也可能击穿芯片的MOS管短路而扩大故障。但PPTC失效是不可恢复的高阻态，即PPTC失效了也是保护状态，可见其可靠性高。
  上述可见，设计PPTC1~PPTC4完成保护功能，安全、可靠、稳定，不仅能解决了上述系列问题、而且综合成本低、安装空间小，免维护，这是任何传统保护器件、或电路都无法具备的优势。不仅给产品的设计、生产、销售、服务等带来绝对优势，而且也是生产厂家在当今激烈的市场竞争中的绝对优势。
