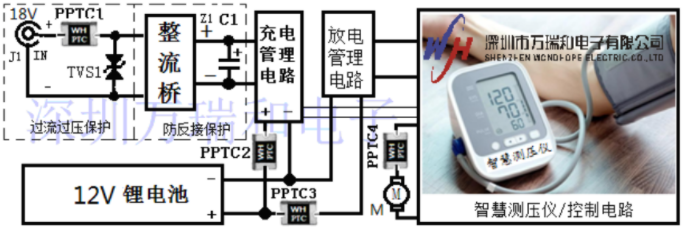

智慧测压仪（如下图）的充电输入端J1、锂电池的输入/输出端、以及气泵电机M等等，都会设计
超流、短路、超压、超温等保护电路，以确保智慧测压仪在生产与使用中的安全可靠。因生产中可能出现锡尖短路、PCB线间短路、元器件歪斜碰脚短路、气泵电机M堵转或绕组匝间皲裂打火短路、元器件本身损坏短路等不可预见的问题，需要在测调工位通电时才会被发现，可能通电即烧机，但为时已晚，所以必须设计对应的保护电路。
当充电管理电路或整流桥有短路、过流时，不仅会损坏已插入的充电电源设备，还可能扩大短路范围而烧线起火，而且这个短路可能同时会使锂电池快速过放电或使锂电池发热爆炸。
当有PPTC1自恢复保险丝时，会因大电流使PPTC1的电阻值会由正常的mΩ级低阻突变为KΩ或MΩ级高阻而限流，有效保护该电路系统，当断电或电路故障消失后，PPTC1会自动恢复到正常工作的低电阻状态继续工作而不需要人更换；当使用者误插入高压电源时，图中的TVS管会在1nS内导通将高压释放到地而不会烧毁后级电路，但TVS管只能瞬态导通工作，因大电流高发热会在几秒内烧毁TVS，这时PPTC1突变到高阻限流保护TVS，即通过PPTC1对TVS的保护达到对系统设备保护的目的；同理，PPTC2和PPTC3在充放电管理电路和后级有短路出现后及时保护锂电池而避免发热爆炸、或损坏前级电路等致命性安全问题；同理，PPTC4在气泵电机M出现堵转大电流或绕组匝间短路大电流后突变到高阻而限流保护电机及电路。
由上述可见，选用贴片PPTC做短路保护电路是由单个元件完成的，同比传统的多个元件的保护电路：体积小、重量轻、占用PCB面积小、安装空间小、成本低、可靠性高、稳定性好、寿命长、免维护。而完成相同功能的传统保护电路需要：采样、放大、比较、差值放大、驱动放大与开关MOS执行电路等多个功能电路才能完成一个PPTC的保护功能，而每个功能电路有多个元件组成，可见传统保护电路元器件多、占用的空间和PCB面积很大。不仅安装布局拥挤、难度高、而且产生的分布参数间振铃干扰大、难消除、成本高，若任一个元件一致性变差、变质、或损坏，都会影响整个电路系统的工作或使该智慧测压仪直接损坏、所以可靠性低、寿命短。
显而易见：选用PPTC自恢复保险丝做智慧测压仪的安全保护方案，其结果是元件少、无分布参数间干扰、装联可靠性高、成本低、寿命长、免维护。不仅提高了智慧测压仪生产厂家的市场竞争优势，而且让设计、生产、装调变得更简单、规模化生产效率更高。
至于PPTC型号选择，依据PPTC安装位置的具体电流、电压、温度等参数去匹配具体型号即可。
