PPTC应用于数码相机

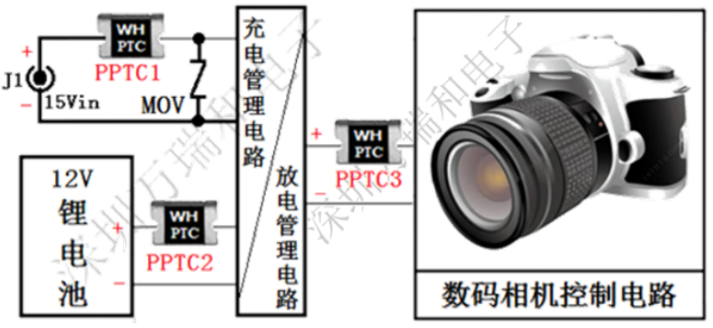

数码相机（如下图）的充电输入端J1、锂电池的输入/输出端、以及充放电管理电路的输出端等


等，都会设计到超流、短路、超压、超温等保护电路，以确保数码相机在生产与使用中的安全可靠。因生产中可能出现锡尖短路、PCB线间短路、元器件弯脚碰脚短路、元器件本身损坏短路等不可预见的问题，需要在测调工序通电时才会被发现，但为时已晚，可能通电即烧机，所以必须设计对应的保护电路。当充电管理电路有短路、过流、过温时，不仅会损坏已插入的充电电源设备，还可能扩大短路范围而烧线起火，而且这个短路可能同时会使锂电池快速过放电或使锂电池发热爆炸，当有PPTC1自恢复保险丝时，会因大电流使PPTC1的电阻值由正常的mΩ级低阻突变为KΩ级高阻而限流，有效保护该电路系统，当断电或电路故障消失后，PPTC1会自动恢复到正常工作的低电阻状态继续工作而不需要人更换；当使用者误插入高压电源时，图中的压敏电阻MOV会在10nS内导通将高压释放到地而不会因高压烧毁后级电路器件，但MOV只能瞬态导通工作，因大电流高发热会在几秒钟内烧毁MOV，这时有PPTC1突变到高电阻限流分压而保护MOV，即通过PPTC1对MOV的保护达到对系统设备保护的目的；同理，PPTC2在充放电管理电路和后级有短路出现时能及时突变到高阻限流而保护锂电池，有效避免锂电池因持续大电流而发热爆炸、或损坏前级电路等致命性安全问题；同理，PPTC3在其后级电路出现短路过流时突变到高阻而及时限流保护前级和系统电路。由上述可见，选用PPTC做过流保护电路是由单个元件完成的，同比传统的多元器件的保护电路而言：体积小、重量轻、1206封装、占用PCB面积小、占用的安装空间小、成本低、可靠性高、稳定性好、寿命长、免维护。完成相同功能的传统保护电路需要：采样电路、采样信号放大电路、样值与基准的比较电路、比较信号放大电路、驱动放大与开关MOS执行电路等多个功能电路才能完成一个PPTC的保护功能，而每个功能电路由有多个元器件组成，可见传统保护电路元器件多、占用的安装空间和PCB面积都很大。不仅安装布局拥挤、难度高、而且产生的分布参数干扰大、难消除，而且成本高，若其中任何一个元件性能变差、或变质、变坏，都会影响整个电路系统的工作或使该数码相机直接损坏、所以可靠性低。显而易见：选用PPTC自恢复保险丝做数码相机的安全保护方案结果是元件少、无分布参数间干扰、装联可靠性高、成本低、寿命长、免维护。不仅提高了数码相机生产厂家的市场竞争优势，而且让设计、生产、装调变得更简单、规模化生产效率更高。至于PPTC型号，依据安装位置的具体电流、电压、温度等参数去匹配好即可。
