自恢复保险丝在温湿度控制器的过流保护方案

自恢复保险丝在温湿度控制器的过流保护应用,是自恢复保险丝应用的典型案例之一,应用自恢复保险丝在温湿度控制器做过流保护不同于传统的一次性保险管概念,利用自恢复保险丝的自恢复特性,一个自恢复保险丝最少可以代替6000个传统的保险管。在温湿度控制器做过流保护大大降低了元件成本和维护成本。

温湿度控制器是烟草烤房、冷藏库、蔬菜大棚、工厂等场所广泛应用的自动控制设备,为了提高控制器的可靠性,大多应用变压器降压供电,元件少,可靠性高,开关电源容易坏,但变压器也会因各种原因出现烧坏的情况,变压器是由叠合的矽钢片与初次级线圈组成。线圈多由漆包铜线绕制,现在也有用漆包铝线绕制的。初级电流小、次级电流大,在工作时都会发热。特别是铝线绕制的变压器,工作时发热快而多,温度可达70-80°C,变压器虽然能工作,但漆包线的漆容易老化、皲裂、遇潮漏电、或出现线间打火等情况,使得变压器寿命大大缩短;如果用线较细,变压器绕组升温更快;当次级的负载电路有短路或大电流出现时,变压器会很快超温或致变压器烧毁。

这些问题在以前常常应用玻璃保险丝在初级做过流保护,也有用温度保险丝以及应用双金属温控器做过温保护安装在变压器线包外面的,应用一次性保险丝容易产生经常性更换而带来不便,应用双金属温控器又容易出现在不断电情况下再次接通故障电路而扩大故障范围。

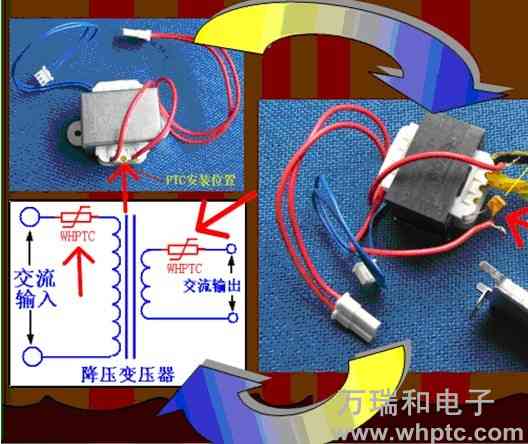

要解决好超温、过流保护又不更换保险丝这个问题,目前只有PPTC才是最佳的选择。PPTC又名自恢复保险丝或万次保险丝,WHPTC是深圳市万瑞和公司的PPTC产品,也叫自复位过流保护器,可安装到变压器内部或控制板上,串联到变压器的初级或次级均可,自恢复保险丝正常工作时是低电阻,当变压器次级有短路或过载、超温,大电流和高温使自恢复保险丝瞬间变为高电阻,及时限制了电路的电流而达到保护变压器及温湿度控制电路的目的。当断电或故障排除后自动恢复为低电阻,变压器恢复为正常状态,应用方案如下图所示。


自恢复保险丝在温湿度控制器的过流保护方案
