自恢复保险丝WHPTC在抄表系统集中器的过流保护应用

集中器是抄表系统中集中采集数据的随便,是对千家万户的水、电、气等能量表的自动计数、抄表、记录、缴费的自动控制系统。此系统的建立和应用,可大大减少人工抄表、人工收费带来的不便和大量的人力资源浪费,以及减少小偷仿冒抄表与收费员入室盗窃情况。是科技进步带来的便利和现代化,但这是个复杂的网络系统,在安装与应用中容易出现很多问题,特别是接线错误、雷电、ESD等等都会对系统设备造成危害。集中器设备的前端连接用户的计量表(水表、电表、气表等),后面连接着存储与控制设备以及监视与上位采集设备设备等。

在这种网络系统结构中,设备之间的数据交换多应用RS485通讯方式。前端的计量表与集中器的连接线以及与上位机的连接线缆都较长,而且大多在室外。室外设备及线缆最容易感应雷电流、意外的高压串扰、或ESD而损坏室内设备的通讯接口及相关的DSP电路,在实际应用中发现,当夏天一到,各种故障相继发生、成了维修高峰期,事实上都是防雷与过压保护问题没有处理好而导致的。很多工程师在设计中都用ESD器件做过压保护来预防RS485的DSP芯片损坏,而 ESD器件只能在一个小的过压范围起到保护作用,非常有限,多数情况下是保护不了RS485的DSP电路的,当出现的大电流作用时间稍长,其 ESD器件、RS485的DSP电路都会被烧坏。

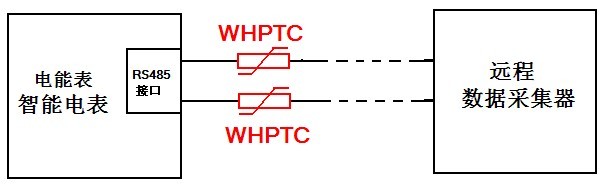

要解决好这个问题,只选用ESD器件是不够的,通过我们长期实验,选用WHPTC与ESD器件配合应用效果最好,因WHPTC是深圳万瑞和公司生产的自恢复保险丝(是高分子聚合物的PTC过载保护元件,又名自复过流保护器或万次保险丝),在集中器电源线和RS485通信线靠进口处串联一个WHPTC,并在后面并联一个TVS管或MOV压敏电阻即可,这样雷电流通过WHPTC和TVS或MOV放电,其放电电流使WHPTC电阻值急剧变大,限制了通过TVS或MOV的电流,通过保护TVS或MOV达到保护整个RS485的DSP电路系统目的,正常时WHPTC变为低电阻,不影响集中器设备的工作,选用WHPTC自复位过流保护器,元件最少成本最低,使集中器产品免受意外伤害和降低潜在的质量风险。





  • 应用方案
  • 生产工艺
  • 应用案例
  • 首页 > 应用方案 > 自恢复保险丝WHPTC在抄表系统集中器的过流保护应用
  • 自恢复保险丝WHPTC在抄表系统集中器的过流保护应用

  • 文章出处 - 万瑞和电子 | 作者 - 管理员 | 人气 - | 发表时间 - 2014-03-20 10:09:09
  • 集中器是抄表系统中集中采集数据的随便,是对千家万户的水、电、气等能量表的自动计数、抄表、记录、缴费的自动控制系统。此系统的建立和应用,可大大减少人工抄表、人工收费带来的不便和大量的人力资源浪费,以及减少小偷仿冒抄表与收费员入室盗窃情况。是科技进步带来的便利和现代化,但这是个复杂的网络系统,在安装与应用中容易出现很多问题,特别是接线错误、雷电、ESD等等都会对系统设备造成危害。集中器设备的前端连接用户的计量表(水表、电表、气表等),后面连接着存储与控制设备以及监视与上位采集设备设备等。

    在这种网络系统结构中,设备之间的数据交换多应用RS485通讯方式。前端的计量表与集中器的连接线以及与上位机的连接线缆都较长,而且大多在室外。室外设备及线缆最容易感应雷电流、意外的高压串扰、或ESD而损坏室内设备的通讯接口及相关的DSP电路,在实际应用中发现,当夏天一到,各种故障相继发生、成了维修高峰期,事实上都是防雷与过压保护问题没有处理好而导致的。很多工程师在设计中都用ESD器件做过压保护来预防RS485的DSP芯片损坏,而 ESD器件只能在一个小的过压范围起到保护作用,非常有限,多数情况下是保护不了RS485的DSP电路的,当出现的大电流作用时间稍长,其 ESD器件、RS485的DSP电路都会被烧坏。

    要解决好这个问题,只选用ESD器件是不够的,通过我们长期实验,选用WHPTC与ESD器件配合应用效果最好,因WHPTC是深圳万瑞和公司生产的自恢复保险丝(是高分子聚合物的PTC过载保护元件,又名自复过流保护器或万次保险丝),在集中器电源线和RS485通信线靠进口处串联一个WHPTC,并在后面并联一个TVS管或MOV压敏电阻即可,这样雷电流通过WHPTC和TVS或MOV放电,其放电电流使WHPTC电阻值急剧变大,限制了通过TVS或MOV的电流,通过保护TVS或MOV达到保护整个RS485的DSP电路系统目的,正常时WHPTC变为低电阻,不影响集中器设备的工作,选用WHPTC自复位过流保护器,元件最少成本最低,使集中器产品免受意外伤害和降低潜在的质量风险。
