自恢复保险丝WHPTC在LED显示屏的过流保护应用

       LED显示屏是有多个单元的LED阵列屏拼接成的显示屏幕,每个LED阵列单元由等数量的LED颗粒组成一个小屏幕,各单元LED屏都有一个独立的驱动电路,驱动信号由信号分配电路分配过来。在一个LED屏中,一般都有一个或几个电源对各驱动电路板供电,每一个电源都要对多个LED阵列单元供电,这是降低供电成本的别要方案,在这个供电方案下,各单元LED屏都是电源的负载,在显示屏工作中,如果有其中任意一个屏出现短路或过流、过温情况,都会导致总电源不工作,会使整个LED屏瘫痪,为了避免这种情况发生,需要对每个单元屏做过流过温保护电路、而且电源本身也需要做过流过温保护电路,这就必需要设计较多的保护电路,在这种保护网络中,只有选用WHPTC做过流过温保护才是最简单、最可行的方案。因选用WHPTC,只需要串联一个元件到电源支路,就能同时完成过流过温保护功能,PolySwitch WHPTC正温度系数热敏电阻,又叫自恢复保险丝或自复位过流保护器,当有大电流、高温度出现时,WHPTC会突变为高电阻以限制电路的电流,达到及时保护的目的,当突发事件过后,WHPTC将恢复为低电阻的正常工作状态。
        只要选型正确,WHPTC就能及时准确的保护电路,LED屏单元电路保护通常选用WH1812型号较多,也有应用WH1206、WH0805封装的型号等。



 自恢复保险丝WHPTC在LED显示屏的过流保护应用

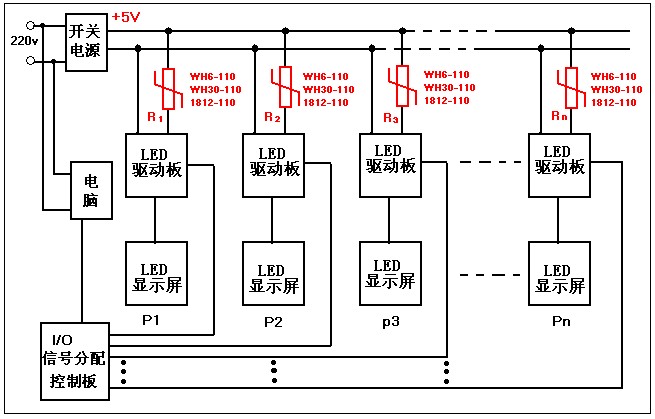

WHPTC在LED显示屏的保护应用如上图
