自恢复保险丝WHPTC在太阳能路灯中过流保护应用

        在倡导大力开发绿色能源的今天,太阳能光伏发电是全球竞相开发利用的绿色能源之一,近年来,我国除大力建造大规模太阳能发电站以外,还将投入数千亿人民币以发展太阳能LED路灯,仅广东省在12五期间就将投入超过千亿规模的太阳能LED路灯建设资金,这是十分庞大的LED光伏产业。太阳能LED路灯系统由太阳能发电板、蓄电池、充放电转换电路、LED发光部分等组成,就其系统本身而言,各功能电路或器件都是独立工作的,而且工作在一个很不稳定的光热环境中的,如太阳光强弱的不稳定、气温高低的不稳定、电路系统的电压电流转换电路及工作时发热的不稳定等,会导致电路元件的工作疲劳与加速老化而至寿命缩短,有部分太阳能LED路灯在运输震动或安装接线错误时,产生的短路更会使太阳能LED路灯提前失效、在其生产调试中也会出现接线短路烧毁器件设备的情况,而在路灯的工作中,我们又必须要求LED发光强弱的高度稳定,才能达到公路照明的目的,这就要求我们必须处理好上述各种问题。
       解决好上述问题的方法有很多种,最简单的方法就是蓄电池与转换电路间,以及在转换电路与LED灯间应用玻璃保险丝做过流保护、用温度保险丝或双金属温控器做过温保护,也可以应用电子电路做检测与保护模块达到保护电路的目的,各有其优缺点,玻璃保险丝及温度保险丝是一次性的,容易产生经常性更换而带来不便,双金属温控器又容易出现在不断电情况下再次接通故障负载而扩大故障范围;电子电路灵敏度较高会出现误动作同时成本高和可靠性低。要解决好超温、过流、短路的及时保护又不更换保险丝、也不出现保护后再次接通故障电路、以及降低成本等这一系列问题,目前只有WHPTC才能达到这个目的。所以这里建议应用WHPTC元件做太阳能LED路灯的过流过温保护。
       WHPTC又名自恢复保险丝或万次保险丝,可因应不同的电路、不同的电流电压和温度的要求,选择一个需要的型号,串联到蓄电池与转换电路间,以及串联在转换电路与LED灯间即可,正常工作时WHPTC是低电阻,当太阳能LED路灯超过规定的温度、或超过规定的电流后WHPTC会瞬间变为高电阻,及时限制了电路的电流而达到保护太阳能LED路灯系统的目的。当断电或故障排除后WHPTC自动恢复为低电阻,太阳能LED路灯电路恢复为正常工作状态,WHPTC在没有断电的情况下是不会自动恢复的,不会产生在不断电情况下再次接通故障负载而扩大故障范围的问题,同时也解决了超温、过流、短路后的及时保护又不更换保险丝的问题。所以太阳能路灯需要WHPTC做过流过温保护

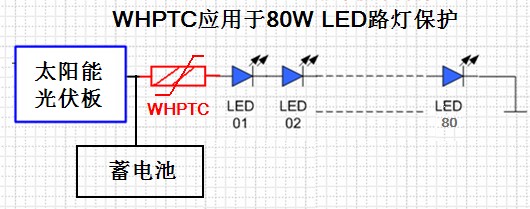

常见应用如下图所示:
