一、取款机及系统相关的结构与功能框图：

 取款机的功能是：处理用户的银行信息，完成用户需要金额的存款提取、点钞、送钞到取款窗口。通常有控制电路与小电机组成，控制电路完成需要的各种信息转换与存取，小电机完成要求的机械运行，一般220V交流供电，控制电路完成控制命令的接收与处理并输出控制电流，执行电路完成控制电机转动要求。

二、PTC在取款机产品的具体使用方法：

⑴、用在什么部位？
WHPTC可应用在取款机电源的输出端与控制电路的电源输入端之间；也可应用于控制电路输出与小电机的电源线上；以后者应用较多。

⑵、解决什么问题？
a)WHPTC应用于取款机电源的输出端与控制电路的电源输入端之间；主要解决取款机因电源电压不稳时的高灌电流对取款机控制电路的烧坏、以及取款机控制电路出现短路或过流对电源的损坏、以及防止装配生产中控制电路板的短路对电源电路的损坏。

b) WHPTC应用于控制电路输出与小电机的电源线上，主要是为了避免取款机轴生锈或有较大阻力使取款机的电机过载或堵转而烧坏电机以及烧坏控制电路、同时也避免因机械故障卡住取款机电机而使电机堵转或过载烧坏。

⑶、具体的用法？
a)在取款机电源的输出端与控制电路的电源输入端之间，串联一个WH250-600/800/1000等视电流大小而定，有的取款机功率稍大。

b)在控制电路输出与小电机的电源线上，串联一个WH16-300/400/500/700即可，视电机大小而定。

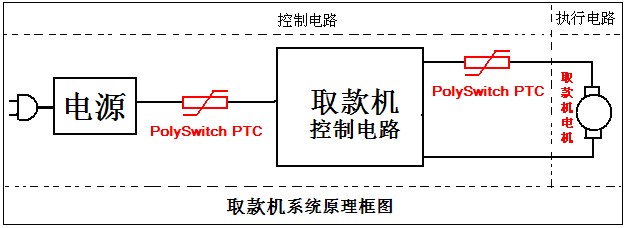

具体应用见下图所示：



⑷、是否还有其他保护方法？
     较早应用一次性电流保险丝，后来采用一次性温控器，因频繁的维修维护成本高而淘汰了，在PTC推广应用以前应用最多的，是采用双金属温控器做保护，双金属温控器可重复使用这是其优点，但同比PTC，双金属温控器的弱电更多，双金属温控器只能针对过温保护，不能针对过流保护，PTC是同时完成过温过流双向保护；而且双金属温控器有触电、易打火氧化、接触电阻以变大发热加上打火而被烧蚀损坏，PTC无触点不存在上述问题；双金属温控器在工艺安装上有局限性，只能安装在电机线圈、外壳有发热位置，PTC不但可以安装在电机线圈、外壳有发热位置，还可以安装在控制电路板上，可以感测过载和赌转后的大电流而及时保护；当双金属温控器安置在电机外壳时，感温的误差较大，很容易产生误动作或不保护的情况，PTC不论安装在什么位置都能准确保护；还有就是双金属温控器在降温后会带电恢复，在取款机中会有很大的安全隐患，PTC会一直保持其保护的状态，不会带电恢复，所以不会产生安全隐患。
     综上所述，选择PTC做电机的过温过流保护、过载赌转保护是最佳的选择。

三、说明WHPTC在该产品上使用的价值？
    ⑴、使用WHPTC有什么好处？
    应用WHPTC做取款机电机堵转的保护电路，不仅仅可以减少或避免各种自然或人为因素对取款机电机设备的损伤和损坏以及减少对生产厂家与销售商的经济损失荣誉损失，而且只需要一个元件、设计简单可靠、元件少成本低、还可以为客户节约维护维修成本、同时也提高了产品的品质和客户的信誉、增加了市场竞争的优势。

    ⑵、不使用WHPTC可能造成的损害？
    除了应用WHPTC保护方案外，可以应用电子电路完成保护功能，但因元件数量多、装调都复杂而不可靠，所以一般都不采用，所以不使用PTC时，厂家几乎不采用其它保护措施，也就是没有保护功能，这会大大降低了取款机使用的可靠性与安全性，产品在使用中的故障率会大大增加，退换货的机会也增加，这不仅会增加厂家的维护维修成本，对生产厂家和销售商的信誉和经济将带来不可估量的损失。

四、具体案例？
    我司有一个浙江客户，曾经因取款机电机运行时突然被卡住，导致电机被烧，机柜内冒黑烟，险些酿成大祸，好在有人值班，及时关掉了电源，后来送修时才发现没有设计赌转保护电路，于是就成为了我们的客户。如果此设备是出口美国产生了同样问题，不难想到将会是什么后果？

五、产品的发展趋势
⑴、使用PTC就抢占了先机，符合了趋势。就会发展成长，对于取款机的保护应用，这种说法在目前是正确的。为了适应现代化的自动生产，SMD器件需求越来越多，插件PTC将限于高电压大电流产品的应用，所以SMD器件是发展趋势。电流规格向大小两端发展、尺寸向小发展。提升电压等级、还应该的产品质量、品种多样性上下功夫。

 ⑵、在目前还没有比应用PTC更简便的替代器件，所以PTC是当前或今后一段时间应用于电路保护的发展趋势哦，不用PTC，就违反了趋势，已占有的市场就可能会衰落。不过现在市场上也有应用一次性温度保险丝于电源输入端的，那是基于满足安规认证的要求，不是生产厂家的本意。
