WHPTC在小变压器中的应用方案

1。变压器

    变压器的功能主要有：电压变换；阻抗变换；隔离；稳定电压等，常用于各种电源、小充电机电路之中。主要的失效模式有短路、开路。

2。新一代变压器的特点？

     1、为降低成本，功率余量设计较小，升温快；

     2、应用铜线较小，仅能正常工作，易被大电流烧断。

     3、成本限制了包漆的强度降低，仅满足指定应用，易开裂、高温老化、内部短路。

     4、限制成本导致铁芯损耗大、高发热情况。

3。为什么要对变压器特别保护？

介于上述特点，变压器变得非常脆弱，在应用中很容易因损坏，变压器的损坏主要是由于初级过压、次级短路、过流。这都会使变压器的“铜损”（  电流流过线圈时的热消耗）和“铁损”（由“涡流”所产生的损耗）在短时间内剧增，并导致线圈温度升高；，而导致过流的原因通常是电路短路或极性接反;这样回路电流变大。而变压器的线圈通常情况下比较细的，在大电流通过时，线圈发热，温度升高，超过一定温度（我国的电力变压器大多数为A级绝缘材料，线圈的允许温度为105℃，在正常情况下，变压器上层油不超过85℃，最高不超过95℃），线圈外的绝缘漆熔化，这样容易短路，甚至导致电路冒烟、着火，以至于损坏电路中关联的部分元器件也会相应出现过载或超负荷工作的情况。严重时会因为过热而导致失效，使局部电路损毁。

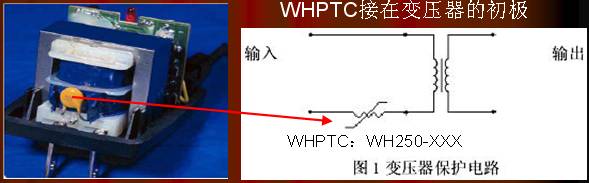

4。怎样对变压器进行保护？

人们通常在初级线路中串联热熔丝（温度保险丝）或在次级线路中串联电熔丝（电流保险丝）来保护变压器。这一方案的最大缺点在于它使用了一次性的保护元件。如果熔丝熔断，变压器将随之报废，因而大大提高增加了设备的维护成本。具有可恢复性的电路断路器是电路中另外一种过流保护方式，但它的成本太高，因此并不是所有的电路中都适合使用。有的采用 双金属片断路保护器,其局限性在于它在故障没有排除的情况下反复接通；而且它的保护是在限定的温度下已经工作了一段时间（约5０秒），对变压器的绝缘线圈已经产生破坏；这样就很危险，为此我们推荐应用WHPTC自恢复保险丝做变压器保护元件，可避免上述保护方法的不足。

5。为什么推荐应用WHPTC自恢复保险丝保护变压器？

     1、 具有自复位功能的WHPTC能同时满足变压器对过流、过温保护、可自动复位、成本低等要求。

     2、 WHPTC可将线圈的最高温度限制在更低水平，同时WHPTC的表面温度更低。

     3、 WHPTC电阻和体积相对更小，并且更不容易因振动、撞击、快速温度变化等原因而损坏。 可见WHPPTC用于变压器的过流、过温保护具有独特的优势。

     4、 WHPTC自复位过流保护器，具有在正常工作状态下阻值极小，在发生故障或有干扰脉冲时能迅速动作，反映时间快，阻值急剧升高使电路处于隔离保护状态，断电时自动复位无需更换，减少维修成本。

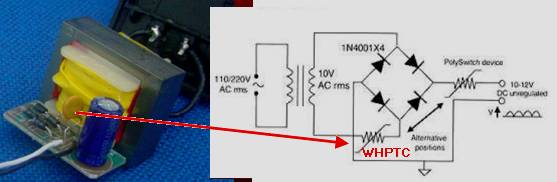

     5、 应用于小充电器的变压器特别容易因电池反接、短路产生的特大电流烧坏，WHPTC能在电池接反、短路情况出现时及时快速的保护，避免电池过放电、充电器的损坏。

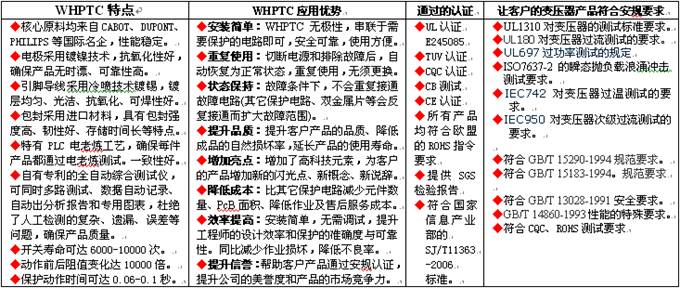

6。WHPTC自恢复保险丝的应用优势有那些？

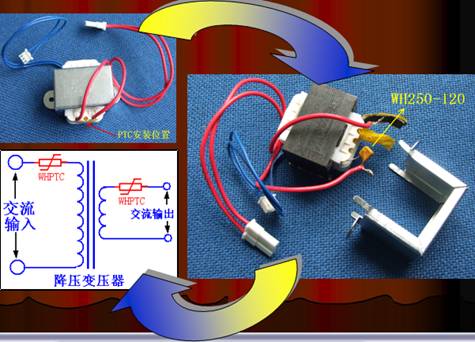

7。WHPTC在变压器的保护应用的安装位置及工艺推荐：
