音响系统自恢复保险丝
产品简介
高音及中音单元是音响系统中最脆弱的易损元件,组成喇叭的音圈线非常细,在与功放的阻抗与功率匹配不当、以及调节和使用不当时,常常会因偶然的或突发的大电流而烧坏。而使用pptc可以
产品编号:WHPTC 所属类别:数码产品自恢复保险丝
浏览次数:订购热线:0755-29503750
标签 音响自恢复保险丝

在音响系统中常使用的产品型号是wh60系列:


“万和”自恢复保险丝 WHPTC

  • WH60 系列 WH60 Product Data
  • WH60 电气特性与产品尺寸 WH60 product characteristics and dimensions (25℃)
wh60系列过流保护器产品尺寸

Model
型号
Ih It Vmaxi Imax Rmin Rmax Product Dimensions (mm)
最大产品尺寸
A A V A Ω Ω Style A B C D Lead
WH60-005 0.05 0.10 60 40 8.0 25.0 F2 6.0 13.5 5.1 3.1 0.5
WH60-010 0.10 0.20 60 40 3.00 9.00 F2 6.0 13.5 5.1 3.1 0.5
WH60-017 0.17 0.34 60 40 1.80 7.80 F2 6.0 13.5 5.1 3.1 0.5
WH60-020 0.20 0.40 60 40 1.50 4.00 F2 6.0 13.5 5.1 3.1 0.5
WH60-025 0.25 0.50 60 40 1.00 2.20 F2 6.0 13.5 5.1 3.1 0.5
WH60-030 0.30 0.60 60 40 0.70 1.55 F2 6.7 15.7 5.1 3.1 0.5
WH60-040 0.40 0.80 60 40 0.40 1.20 F2 7.2 14.2 5.1 3.1 0.5
WH60-050 0.50 1.00 60 40 0.35 0.85 F2 7.5 14.5 5.1 3.1 0.5
WH60-065 0.65 1.30 60 40 0.30 0.66 F2 9.1 16.1 5.1 3.1 0.6
WH60-075 0.75 1.50 60 40 0.25 0.60 F2 9.8 16.8 5.1 3.1 0.6
WH60-090 0.90 1.80 60 40 0.20 0.47 F2 11.0 18.0 5.1 3.1 0.6
WH60-110 1.10 2.20 60 40 0.15 0.40 F4 12.5 17.5 5.1 3.1 0.8
WH60-135 1.35 2.70 60 40 0.12 0.30 F4 14.2 19.2 5.1 3.1 0.8
WH60-160 1.60 3.20 60 40 0.09 0.23 F4 16.3 21.3 5.1 3.1 0.8
WH60-185 1.85 3.70 60 40 0.08 0.19 F4 17.4 22.4 5.1 3.1 0.8
WH60-250 2.50 5.00 60 40 0.05 0.13 F4 21.6 26.6 10.2 3.1 0.8
WH60-300 3.00 6.00 60 40 0.045 0.10 F4 24.8 29.8 10.2 3.1 0.8
WH60-375 3.75 7.50 60 40 0.03 0.08 F4 27.0 32.0 10.2 3.1 0.8
WH60-500 5.00 10.0 60 40 0.02 0.07 F4 28.5 33.5 10.2 3.1 0.8

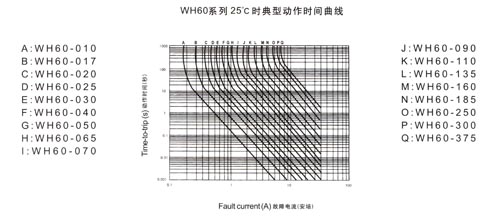

  • WH60 系列25℃时典型动作时间曲线 WH60 Typical Time to Trip at 25℃
WH60 系列25℃时典型动作时间曲线
自恢复保险丝参数说明:


Ih: WHPTC元件在25度环境温度下的最大的工作电流 Imax: WHPTC元件最大耐流值
It: WHPTC元件在25度环境温度下启动保护的最小电流 Vmaxi: WHPTC元件在阻断状态下所承受的最大电压
Rmax: WHPTC元件工作前的初始最小阻值 Rmaxi: WHPTC元件未工作前的初始最大阻值

以上产品资料内容如有变更将不另行通知,敬请谅解。不详之处,请来电咨询,谢谢!

万和”;自恢复保险丝(插件式)技术参数

WHPTC Technical Support

符号定义 Definition

符号Sign 说明 Definition
Ih

WHPTC在25℃环境温度下的最大 工作电流

Hold current-maximum current at which the device will not trip at 25℃
It WHPTC在25℃环境温度下启动保护的最小电流 Trip current-minimum current at which the device will always trip at 25℃
Vmax WHPTC的最大工作电压 Maximum voltage at which the device will not trip
Vmaxi WHPTC在阻断状态下所承受的最大电压 Maximum voltage device can withstand without damage at it rated current
Imax WHPTC能承受的最大电流 Maximum fault current device can withstand without damage at rated voltage
Rmin WHPTC工作前的初始最小阻值 Minimum device resistance at 25℃ prior to tripping
Rmax WHPTC工作前的初始最大阻值 Maximum device resistance at 25℃ prior to tripping

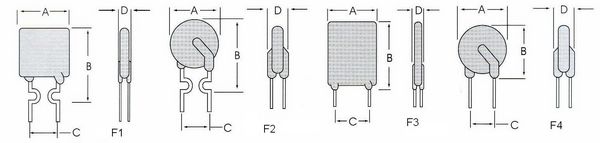

Figure 图示 The Figure of WHPTC
Lead 导线尺寸 Lead diameter

环境温度及电流值折减比率表

Discount rate of ambient temperature and current

WH Series -20℃ 0℃ 25℃ 30℃ 40℃ 50℃ 60℃ 70℃ 85℃
WH6 130% 115% 100% 91% 83% 77% 68% 61% 52%
WH16 132% 120% 100% 96% 88% 80% 71% 61% 47%
WH30 130% 115% 100% 91% 83% 77% 68% 61% 52%
WH60 136% 119% 100% 90% 81% 72% 63% 54% 40%
WH130 136% 119% 100% 92% 81% 72% 63% 54% 40%
WH250 132% 117% 100% 91% 85% 77% 68% 61% 48%
WH600 138% 119% 100% 92% 83% 73% 64% 55% 42%
