SMD1812系列自恢复保险丝可用于电脑、计算机PCIE转接卡的USB端口过流、过载保护。具体选型可咨询在线工程师。

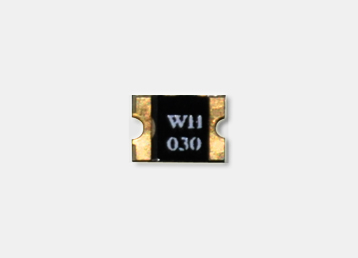

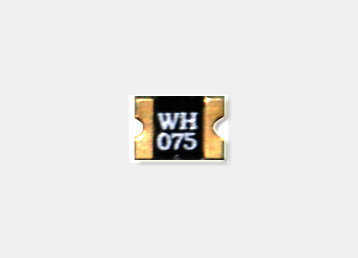

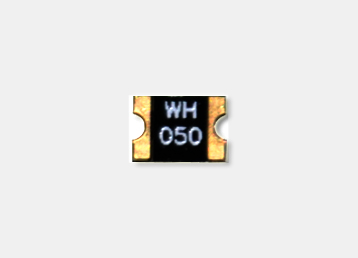

WHPTC(SMD表面贴装型)自复位过流保护器 SMD1812系列（SMD1812 Series）

电脑、计算机PCIE转接卡的USB端口过流、过载保护。具体选型咨询电话：400-0503-668，或在咨询线工程师。

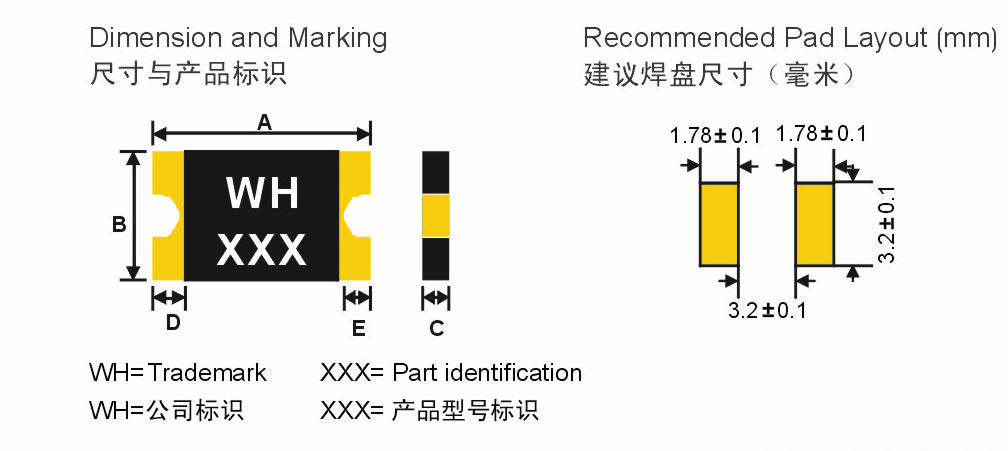

SMD1812自复位过流保护器产品的尺寸和标识
产品电气特性参数 Performance specification （25℃）

Model

型号

Vmax

Imax

Ih

It

Pd

Time to trip

Resistance

V

A

A

A

W

Current(A)

Time(s)

Rmin(Ω)

R1max(Ω)

WH1812

-010

60

10

0.10

0.30

0.8

0.5

1.50

2.000

15.00

WH1812

-014

60

10

0.14

0.34

0.8

1.5

0.15

1.000

6.000

WH1812

-020

30

40

0.20

0.40

0.8

8.0

0.02

0.800

5.000

WH1812-030

30

40

0.30

0.60

0.8

8.0

0.10

0.400

3.500

WH1812

-050

16

40

0.50

1.00

0.8

8.0

0.15

0.150

1.200

WH1812-050-24V

24

40

0.50

1.00

0.8

8.0

0.15

0.150

1.200

WH1812

-075

16

40

0.75

1.50

1.0

8.0

0.20

0.100

0.500

WH1812

-110

8

40

1.10

2.20

1.0

8.0

0.30

0.060

0.260

WH1812-110-16V

16

40

1.10

2.20

1.0

8.0

0.30

0.070

0.270

WH1812

-125

8

40

1.25

2.50

0.8

8.0

0.40

0.050

0.220

WH1812

-150

8

40

1.50

3.00

1.0

8.0

0.50

0.040

0.170

WH1812

-160

8

40

1.60

3.20

1.0

8.0

1.00

0.040

0.160

WH1812

-200

8

40

2.00

4.00

1.0

8.0

2.00

0.030

0.110

WH1812

-260

8

40

2.60

5.00

1.2

8.0

2.50

0.015

0.060

WH1812

-300

6

40

3.00

5.00

1.2

8.0

4.00

0.010

0.050
产品尺寸参数 Dimensions （mm）

Model

型号

A

B

C

D

E

Min

Max

Min

Max

Min

Max

Min

Min

WH1812

-010

4.37

4.73

3.07

3.41

0.50

0.90

0.30

0.25

WH1812

-014

4.37

4.73

3.07

3.41

0.50

0.90

0.30

0.25

WH1812

-020

4.37

4.73

3.07

3.41

0.50

0.90

0.30

0.25

WH1812

-030

4.37

4.73

3.07

3.41

0.50

0.90

0.30

0.25

WH1812

-050

4.37

4.73

3.07

3.41

0.40

1.00

0.30

0.25

WH1812-050-24V

4.37

4.73

3.07

3.41

0.40

1.00

0.30

0.25

WH1812

-075

4.37

4.73

3.07

3.41

0.40

1.00

0.30

0.25

WH1812

-110

4.37

4.73

3.07

3.41

0.40

1.00

0.30

0.25

WH1812-110-16V

4.37

4.73

3.07

3.41

0.40

1.00

0.30

0.25

WH1812

-125

4.37

4.73

3.07

3.41

0.30

1.00

0.30

0.25

WH1812

-150

4.37

4.73

3.07

3.41

0.30

1.00

0.30

0.25

WH1812

-160

4.37

4.73

3.07

3.41

0.30

1.20

0.30

0.25

WH1812

-200

4.37

4.73

3.07

3.41

0.30

1.20

0.30

0.25

WH1812

-260

4.37

4.73

3.07

3.41

0.50

1.20

0.30

0.25

WH1812

-300

4.37

4.73

3.07

3.41

0.80

1.40

0.30

0.25
SMD1812系列产品电流折减与环境温度和25°C动作时间曲线图

以上产品资料内容如有变更将不另行通知，敬请谅解。不详之处，请来电咨询，谢谢！

The product information will be updated without notice. If there is any problem, please call us, thanks!

返回顶部  技术参数  回到主页
